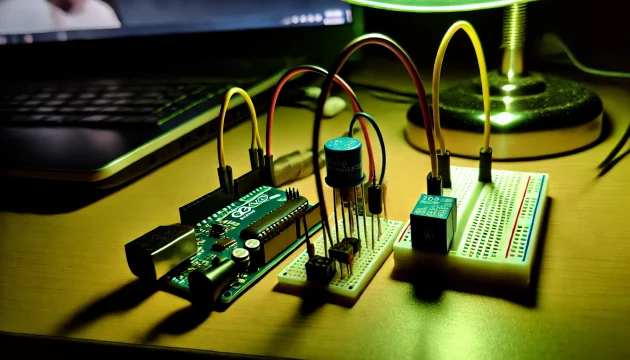

У цій статті ми детально розглянемо, як створити автоматичну лампу на основі Arduino Nano, яка вмикатиметься в темряві за допомогою фоторезистора і модуля реле низького рівня
Необхідні компоненти:
Модуль реле

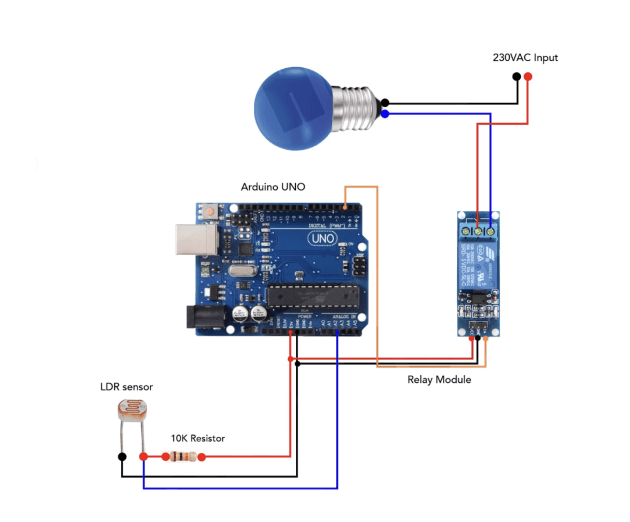

Два крайніх лівих контакта включити в розрив одного з дротів, який йде до лампочки (див. схему)
**Якщо у Вас немає встановленої Arduino IDE, раджу переглянути відео урок, де показано, як її встановити та налаштувати. За ось цим посиланням Ви знайдете інформацію, як встановити драйвер на плату Arduino.**
Завантажте прошивку за ось цим посиланням та завантажте її на Arduino по інструкції вище. Схема проекту знаходять ось тут.
При зміні рівня освітлення, змінюється опір фоторезистора. Відповідні зміни фіксує Arduino. Якщо рівень яскравості низький, то замикається реле і вмикається лампочка. Якщо ж він достатній, то реле розімкнуте.
