У завершальній частині інструкції до квадрокоптера EVO Lite ви дізнаєтесь, як правильно та безпечно запускати дрон, як готувати його до польоту, керувати під час зйомки й уникати критичних помилок. Також розглянуто важливі обмеження, які варто враховувати — від погодних умов до дозволених зон польоту. Цей розділ допоможе вам краще контролювати квадрокоптер, продовжити термін його служби та знімати впевнено в будь-яких умовах.
Квадрокоптер серії EVO Lite вирізняється якісним заводським складанням і компактною конструкцією, що робить його зручним для транспортування та використання. Щоб забезпечити безпечну експлуатацію дрону, перед першим польотом необхідно уважно ознайомитись з наведеними нижче інструкціями та застереженнями.
Керуючи квадрокоптером, завжди дотримуйтесь чинного законодавства та місцевих правил. Використовуйте лише ті зони, які призначені для польотів безпілотників, та встановлюйте обмеження висоти й дальності через застосунок Autel Sky. Категорично забороняється запускати дрон під час несприятливих погодних умов — сильного туману, дощу, граду, снігу чи вітру понад 7 балів за шкалою Бофорта.
Політ рекомендується здійснювати на відкритих просторах, подалі від густонаселених районів, будівель та джерел електромагнітних перешкод. Великі бетонні споруди з металевими конструкціями можуть викликати збої в роботі компаса або втрату GPS-сигналу, що призведе до неточного позиціонування. Мінімальна безпечна відстань до таких об’єктів має становити не менше 5 метрів. Крім того, політ варто здійснювати на висотах не вище 4000 метрів над рівнем моря.
У приміщеннях можливе обмеження деяких функцій квадрокоптера через погане освітлення, відсутність GPS або недостатній простір для маневрування. Під час польоту важливо завжди тримати дрон у межах прямої видимості та уникати наближення до перешкод, скупчень людей або відкритих водойм (не нижче 3 м над поверхнею).
Перш ніж здійснити політ, переконайтесь, що акумулятор квадрокоптера, пульт керування й мобільний пристрій повністю заряджені. Захисну накладку зі стабілізатора слід зняти, а камера та сенсори повинні бути чистими. Упевніться, що пропелери встановлені правильно й не мають пошкоджень, а всі елементи дрона зібрані згідно з інструкцією.
Після вмикання пристрою перевірте працездатність двигунів, стабілізатора й камери. Уважно слідкуйте за попередженнями та повідомленнями про помилки в застосунку Autel Sky. Завжди користуйтеся останніми оновленнями програмного забезпечення. Ознайомтесь із принципами керування та функціоналом перед першим запуском. Використовуйте виключно оригінальні аксесуари з комплекту або офіційно схвалені виробником Autel Robotics — сторонні елементи можуть бути небезпечними й призвести до втрати гарантії.
Під час зльоту та посадки дрон має знаходитися подалі від людей, транспорту та інших об’єктів, що рухаються. Квадрокоптер ніколи не повинен виходити за межі прямої видимості оператора. При роботі системи візуального позиціонування дотримуйтесь безпечної відстані від дзеркальних поверхонь — таких як вода або засніжене поле — оскільки вони можуть заважати стабільності. У разі слабкого сигналу GPS дрон повинен перебувати в добре освітленому просторі.
Якщо пристрій попереджає про низький заряд акумулятора, не скасовуйте автоматичне повернення на базу — це може призвести до втрати дрону. При появі будь-якого системного повідомлення в застосунку Autel Sky, виконуйте вказівки відповідно до ситуації. Категорично заборонено керувати квадрокоптером у стані алкогольного сп’яніння, при високому тиску, запамороченні, втомі чи інших фізичних станах, які можуть вплинути на безпеку польоту.
Після ударів або падіння перевірте всі компоненти квадрокоптера на пошкодження. Зберігайте пристрій та аксесуари в місцях, недоступних для дітей і тварин. Уникайте вологи, прямого сонячного світла та джерел тепла. Ідеальний температурний режим зберігання — від 22 до 28°C.
Перед тим як встановлювати акумулятор у дрон, переконайтесь, що його живлення вимкнене. Потім акуратно вставте батарею у відповідний відсік до повного фіксування.
Заряджання акумулятора квадрокоптера та пульта керування.

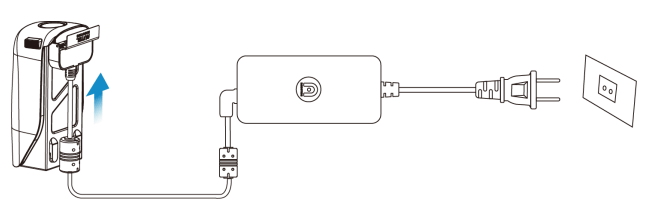

1) Заряджання акумулятора квадрокоптера.
Натисніть фіксатори на обох кінцях акумулятора й утримуйте їх. Після цього підключіть один кінець зарядного кабелю до зарядного порту пульта дистанційного керування, а інший — до розетки змінного струму через адаптер живлення з номінальною потужністю 63,75 Вт.

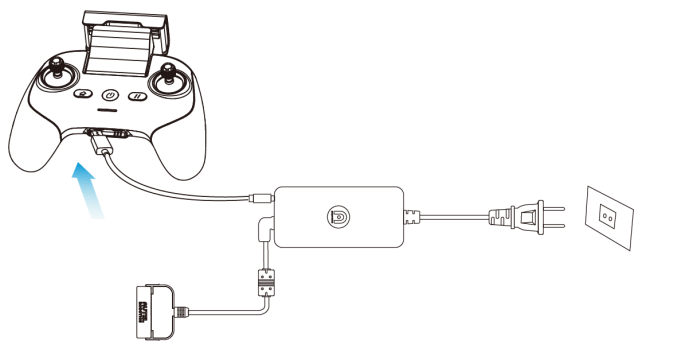

2) Заряджання пульта дистанційного керування.
Під’єднайте один кінець зарядного кабелю до порту USB Type-C, розташованого в нижній частині пульта дистанційного керування, а інший — до джерела змінного струму за допомогою адаптера живлення з номінальною потужністю 63,75 Вт.
Рекомендується використовувати зарядний кабель та адаптер живлення від офіційного виробника.
1. Підключення мобільного пристрою

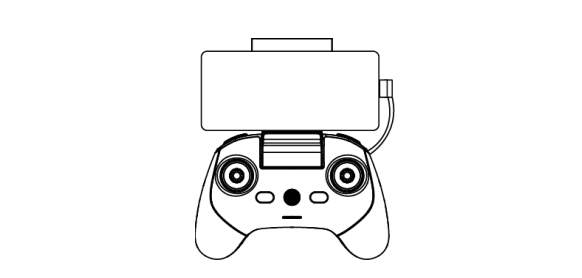

Розсуньте тримач пульта для встановлення мобільного пристрою, після чого обережно вставте смартфон або планшет у підставку. Під’єднайте мобільний пристрій до пульта дистанційного керування за допомогою відповідного кабелю. Для цього можна використовувати адаптер інтерфейсу типу Micro USB, USB-C або Lightning — залежно від моделі мобільного пристрою. Переконайтесь, що мобільний пристрій надійно зафіксований у тримачі та щільно встановлений у слоті без люфтів і перекосів.
2. Увімкнення пульта дистанційного керування
Щоб увімкнути пульт дистанційного керування, натисніть кнопку живлення й утримуйте її протягом 2 секунд.
1. Збирання квадрокоптера.
Перш ніж вмикати живлення дрона, обережно зніміть захисну кришку зі стабілізатора. Потім у правильному порядку розкладіть конструкцію:
спочатку передні промені,
далі — задні,
після цього — пропелери.
Важливо:
Перед увімкненням переконайтесь, що кришка стабілізатора знята, а всі промені розкладені.
Завжди починайте з розкладання передніх променів, потім — задніх.
Перед тим як скласти промені, необхідно вимкнути живлення квадрокоптера. Також перед цим слід обов’язково вимкнути пульт. Після польоту порядок складання має бути зворотний: спочатку задні промені з пропелерами, потім передні.
2. Увімкнення квадрокоптера.
Натисніть і утримуйте кнопку живлення протягом 3 секунд, щоб активувати дрон. Індикатор батареї загориться й покаже поточний рівень заряду.
3. Синхронізація пульта з квадрокоптером.
Порядок прив’язки пульта до дрона описаний у пункті 3.4 цього посібника.
Встановіть квадрокоптер на відкритій місцевості, подалі від перешкод. Станьте позаду дрона на відстані не менше 3 метрів.
Увімкніть спочатку пульт керування, потім — квадрокоптер.
Відкрийте застосунок Autel Sky, підключіть мобільний пристрій і перейдіть до інтерфейсу камери.
Дочекайтесь, поки задній світлодіод загориться зеленим і почне повільно мигати. Після цього використовуйте пульт для запуску двигунів.
Повільно перемістіть стік керування вперед — дрон почне плавно злітати.
Уважно слідкуйте за польотом і завжди тримайте дрон у полі зору.
Для посадки перемістіть стік назад.
Після приземлення утримуйте стік у нижньому положенні близько 2 секунд — двигуни автоматично вимкнуться.
Після цього вимкніть спочатку квадрокоптер, а вже потім пульт дистанційного керування.
Політ неможливий, якщо рівень заряду акумулятора становить 15% або нижче.

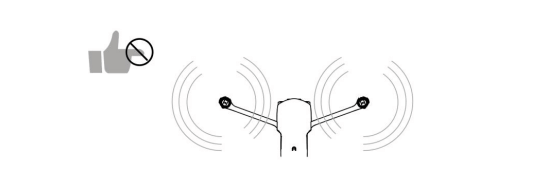

Не наближайтеся до працюючих пропелерів і двигунів — це небезпечно для життя і здоров’я.

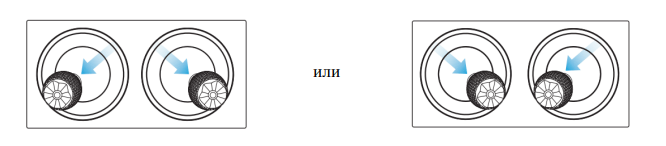

1) Для запуску двигуна натисніть на лівий та правий важелі і утримуйте їх у протягом 1 секунди, як показано на малюнку.

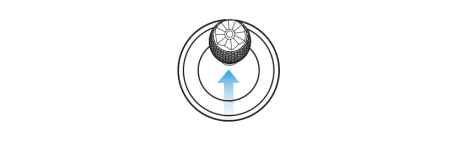

2) Повільно пересуньте важіль керування вперед.
Під час роботи двигуни квадрокоптера нагріваються. Будьте обережні, щоб уникнути опіків.
Якщо ви вперше керуєте квадрокоптером, рухайте стіки управління повільно й уважно, поки не ознайомитесь із реакцією пристрою.
Увімкнення функції зльоту в одне натискання. В інтерфейсі камери застосунку Autel Sky натисніть на кнопку “Зліт” та підтвердьте дію, пересунувши повзунок.
Автоматичний підйом. Після активації функції дрон самостійно підніметься на висоту приблизно 2,5 метра. Під час підйому ви можете відкоригувати його положення за допомогою лівого стіка управління.
Попередження: Ніколи не виконуйте зліт із рухомих об’єктів — зокрема суден, автомобілів або будь-якого іншого транспорту в русі.
Важливо: Приземляйтесь виключно на рівну й відкриту поверхню.
Заздалегідь визначте місце для посадки дрона.
Коли квадрокоптер зависне над обраною точкою, відпустіть стік керування — дрон зависне в повітрі.

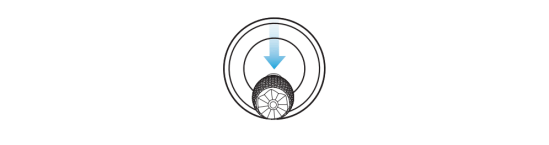

Повільно перемістіть лівий стік назад, щоб розпочати спуск.
Після того як дрон торкнеться землі, переведіть лівий стік у нижнє положення та утримуйте його 2 секунди, доки двигуни повністю не зупиняться.
Щоб активувати посадку в один дотик, натисніть відповідну кнопку в інтерфейсі камери застосунку та пересуньте повзунок підтвердження. Під час автоматичного спуску ви можете регулювати положення дрона за допомогою правого стіка управління.
Примітка
У разі необхідності ви можете перехопити керування, натиснувши кнопку паузи на пульті.
Автоматичне приземлення підтримується також у режимі ATTI, однак у цьому режимі дрон може зміщуватись — важливо контролювати його висоту.
Якщо спрацює попередження про низький заряд батареї, задній світлодіод буде мигати червоним. У такому випадку необхідно негайно повернутися до безпечної зони посадки.
Відповідно до правил використання повітряного простору, встановлених ІКАО та місцевими авіаційними органами, квадрокоптер повинен літати лише у дозволених зонах. З міркувань безпеки за замовчуванням увімкнені такі обмеження:
максимальна висота польоту;
максимальна відстань;
заборона польотів у спеціальних зонах.
Примітка: Оператор зобов’язаний дотримуватися чинних правил і обмежень, встановлених у країні використання.
Усі обмеження поділяються на два класи:
Клас I — райони біля великих аеропортів та низьковисотні зони для пілотованих літальних апаратів.
До них належать:
Основна заборонена зона — радіус 2,4 км від центру (відповідно до законодавства).
Зона обмеження висоти — радіус від 2,4 до 8 км. Висота польоту автоматично обмежується залежно від відстані: чим ближче до центру, тим менше висота (від 120 м до 10,5 м).
Зона попередження — за 8,1 км від аеропорту з’явиться повідомлення в застосунку.
Клас II — охоронювані об’єкти, військові частини, державні кордони тощо. Вони поділяються на:
Заборонену зону — радіус 1 км.
Зону попередження — повідомлення з’явиться при наближенні на 2 км.
Користувач може змінювати граничну висоту та радіус польоту в застосунку Autel Sky. При наявності GPS-сигналу дрон буде обмежено як за висотою, так і за відстанню згідно з геозонами. Якщо сигнал GPS зникне, залишиться лише обмеження по висоті.
Примітка
Висота польоту означає вертикальну відстань від точки повернення. Відстань польоту — це горизонталь між дроном і точкою повернення.
За замовчуванням висота польоту — 120 м (можна змінювати в діапазоні 30–800 м), максимальна відстань — від 30 м і вище, висота повернення — 30 м.
У режимі новачка параметри фіксовані: висота — 30 м, відстань — 100 м, швидкість — до 11 км/год, висота повернення — 30 м. Зміна режиму в цьому випадку недоступна.
Максимальні висоти можуть відрізнятися залежно від країни. Щоб дізнатися точні межі, зверніться до місцевого авіаційного регулятора.
Розділ про політ — ключовий етап знайомства з можливостями квадрокоптера EVO Lite, адже саме тут закладається основа безпечної та ефективної експлуатації дрона в реальних умовах. Правильна підготовка перед польотом, уважне ставлення до запуску та посадки, розуміння меж роботи пристрою й дотримання польотних обмежень — усе це не лише захищає сам дрон від ушкоджень, а й гарантує безпеку людей навколо.
Завдяки автоматичним функціям зльоту й посадки, гнучким режимам управління та надійним системам позиціонування, навіть користувачі-початківці можуть впевнено керувати квадрокоптером. А розуміння структури обмежених зон та правил роботи в них дозволяє уникнути порушень законодавства та критичних помилок.
