Українська інструкція до DJI Mavic 3 — це зручний гід для тих, хто хоче швидко та безпечно освоїти дрон. У першій частині розглянуто базові налаштування, установку програм DJI Fly App і DJI Assistant 2, а також початкові дії після покупки. Ви дізнаєтесь, як користуватись посібником, де знайти відеоуроки, як підключити пристрої та запустити дрон. Пояснено режими польоту, індикатори стану, повернення додому і роботу сенсорів. Цей вступ особливо корисний новачкам, які вперше стикаються з технікою DJI.

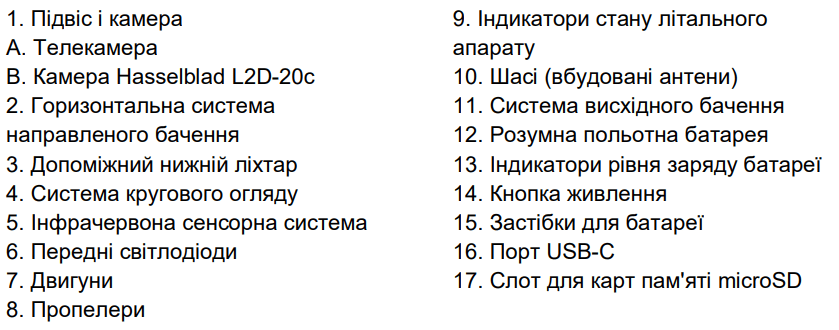

DJI Mavic 3 оснащений інфрачервоною сенсорною системою, а також системами огляду вперед, назад, вгору, вбік і вниз, що дозволяє йому зависати і літати як у приміщенні, так і на відкритому повітрі, а також автоматично повертатися додому, уникаючи перешкод у всіх напрямках. Максимальна швидкість польоту – 47 миль/год (75,6 км/год), а максимальний час польоту – 46 хвилин.
DJI Mavic 3 Cine поставляється з пультом дистанційного керування DJI RC Pro, який має вбудований 5,5-дюймовий модуль високої яскравості 1000 кд/м2 з роздільною здатністю 1920×1080 пікселів. Користувачі можуть підключатися до інтернету через Wi-Fi а операційна система Android включає Bluetooth і GNSS. DJI RC Pro поставляється з широким різноманітними елементами керування літальним апаратом і стабілізованим підвісом, а також кнопками, що налаштовуються, і має максимальний час роботи час роботи – 3 години. DJI Mavic 3 поставляється з пультом дистанційного керування RC-N1, який відображає відео з літального апарату в DJI Fly на мобільний пристрій. Літальним апаратом і камерою легко керувати за допомогою кнопок на борту, а час роботи пульта дистанційного керування становить 6 годин.
Підвіс і камера: DJI Mavic 3 використовує 4/3-дюймову CMOS-матрицю Hasselblad L2D-20c, здатну знімати фотографії з роздільною здатністю 20 Мп та відео 5.1K 50 к/с/DCI 4K 120 к/с Apple ProRes 422 HQ* і H.264/H.265. Камера має регульовану діафрагму від f/2.8 до f/11, динамічний діапазон 12,8 ступенів і підтримує 10-бітне відео у форматі D-Log. Телекамера дозволяє знімати з 28- кратним зумом у режимі Explore.
Передача відео: Завдяки чотирьом вбудованим антенам і технології DJI для передачі відео на великі відстані O3+, DJI Mavic 3 забезпечує максимальну дальність передачі до 15 км і якість відео до 1080p 60 кадрів в секунду з дрона в додаток DJI Fly. Пульт дистанційного керування працює на частотах 2,4 і 5,8 ГГц і здатний автоматично вибирати найкращий канал передачі.
Інтелектуальні режими польоту: Користувач може зосередитися на керуванні літальним апаратом, в той час як вдосконалена система допомоги пілоту 5.0 (APAS 5.0) допомагає пристрою уникати перешкод у всіх напрямках.
Тільки коптер DJI Mavic 3 Cine постачається з вбудованим твердотільним накопичувачем ємністю 1 ТБ, який підтримує запис і зберігання відео у форматі Apple ProRes 422 HQ. В іншому, можливості та функції, описані в цьому посібнику користувача, стосуються як літального апарата DJI Mavic 3, так і DJI Mavic 3 Cine.
Максимальний час польоту тестувався в умовах безвітряної погоди при постійній швидкості польоту 32,4 км/год. Максимальна швидкість польоту була протестована на висоті рівня моря без вітру. Зверніть увагу, що в Європейському Союзі (ЄС) максимальна швидкість польоту обмежена до 68,4 км/год. Ці значення наведено лише для довідки.
Пульт дистанційного керування досягає максимальної сили передачі сигналу (FCC) на відкритій місцевості без електромагнітних перешкод на висоті близько 120 м. Максимальна дальність передачі означає максимальну відстань, на яку дрон все ще може надсилати та приймати передачі. Вона не стосується максимальної відстані, на яку дрон може пролетіти за один політ. Максимальний час роботи було протестовано в лабораторних умовах і без заряджання мобільного пристрою. Це значення наведено лише для довідки.
5,8 ГГц не підтримується в деяких регіонах. Дотримуйтесь місцевих законів і правил.
Перед пакуванням DJI Mavic 3 складається в складеному вигляді. Виконайте наведені нижче дії, щоб розкласти дрон і пульт дистанційного керування.

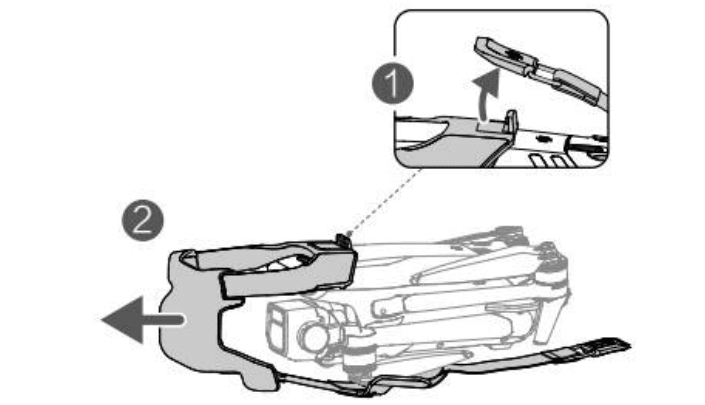

1. Зніміть кришку для зберігання.
2. Всі акумулятори Intelligent Flight Batteries перебувають у сплячому режимі перед доставкою для забезпечення безпеки. Щоб зарядити та активувати акумулятор, використовуйте зарядний пристрій, що входить до комплекту постачання, щоб зарядити та активувати його в перший раз. Повна зарядка акумулятора Intelligent Flight Battery займає приблизно 1 годину 36 хвилин.

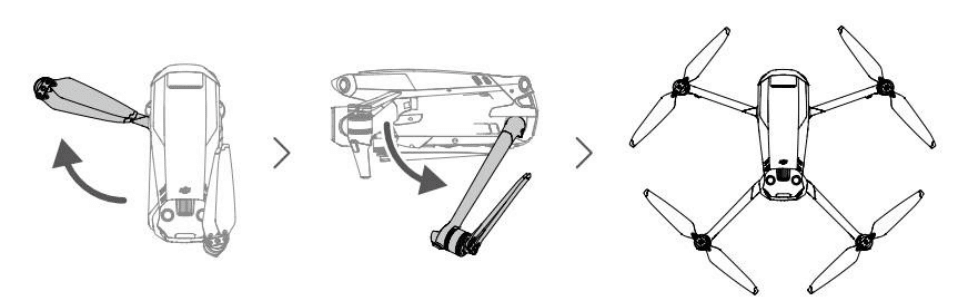

3. Розкладіть передні лопаті, потім задні лопаті, а потім гвинтові лопаті
Перед розкладанням задніх лопатей обов’язково розкладіть передні лопаті.
Перед увімкненням літального апарата переконайтеся, що кришка для зберігання знята і всі кронштейни розкладені. В іншому випадку це може вплинути на самодіагностику дрона.
Прикріпіть кришку для зберігання, коли дрон не використовується.

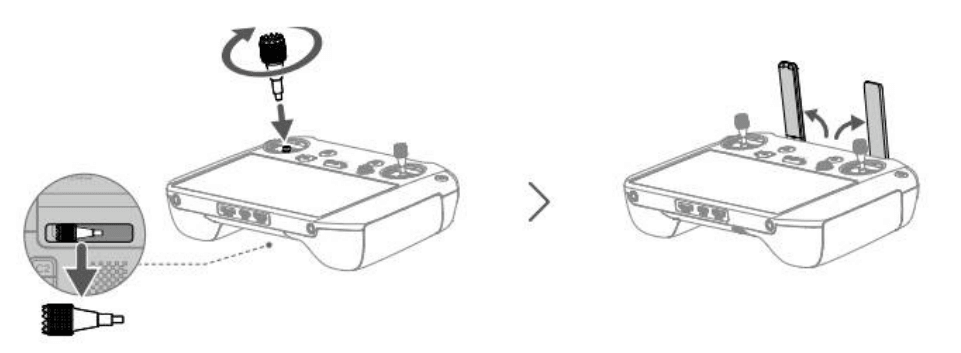

Виконайте наведені нижче дії, щоб підготуватися до використання пульта дистанційного керування DJI RC Pro з DJI Mavic 3 Cine.

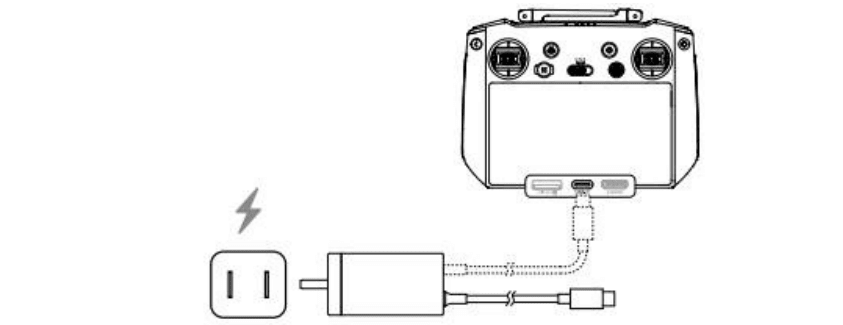

1. Зарядіть пульт дистанційного керування через порт USB-C за допомогою зарядного пристрою з комплекту постачання, щоб активувати акумулятор.
2. Вийміть стіки керування зі слотів для зберігання на пульті дистанційного керування та прикрутіть їх на місце.
3. Розгорніть антени.
4. Перед першим використанням пульт дистанційного керування необхідно активувати, для цього потрібне підключення до Інтернету. Натисніть, а потім натисніть і утримуйте кнопку живлення, щоб увімкнути пульт дистанційного керування. Дотримуйтесь підказок на екрані, щоб активувати пульт дистанційного керування.

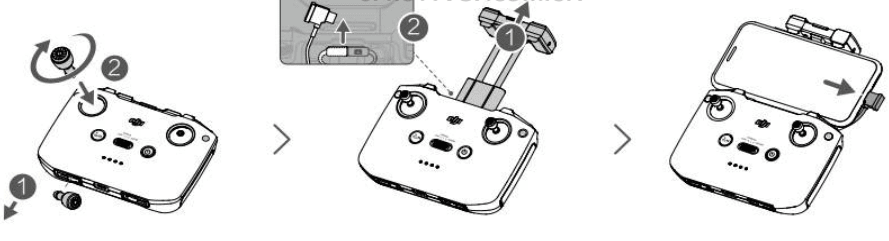

Виконайте наведені нижче дії, щоб підготувати пульт дистанційного керування DJI RC-N1 для DJI Mavic 3.
1. Вийміть стіки керування з гнізд для зберігання на пульті дистанційного керування та прикрутіть їх на місце.
2. Витягніть тримач для мобільного пристрою. Виберіть відповідний кабель пульта дистанційного керування залежно від типу мобільного пристрою. Кабель з роз’ємом Lightning, кабель Micro USB та кабель USB-C входять до комплекту поставки. Підключіть кінець кабелю зі значком телефону до вашого мобільного пристрою. Переконайтеся, що мобільний пристрій закріплено.
Якщо під час використання мобільного пристрою Android з’являється запит на підключення USB, виберіть опцію тільки заряджання. В іншому випадку підключення може не відбутися.
Перед першим використанням DJI Mavic 3 потребує активації. Увімкнувши літальний апарат і пульт дистанційного керування, дотримуйтесь підказок на екрані, щоб активувати DJI Mavic 3 за допомогою DJI Fly. Для активації потрібне підключення до Інтернету.
Рекомендується прив’язати дрон і пульт дистанційного керування, щоб забезпечити найкраще післяпродажне обслуговування. Дотримуйтесь підказок на екрані після активації, щоб прив’язати дрон і пульт дистанційного керування.
У DJI Fly з’явиться підказка, коли стане доступною нова прошивка. Рекомендується оновлювати прошивку щоразу, коли з’являється відповідний запит, щоб забезпечити найкращий користувацький досвід.

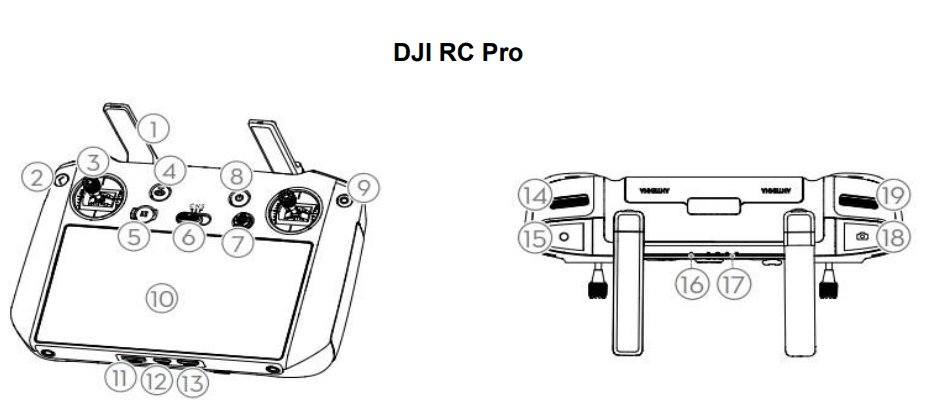

Антени. Ретранслюють бездротові сигнали керування дроном та відео.
Кнопка “Назад. Натисніть один раз, щоб повернутися на попередній екран. Натисніть двічі, щоб повернутися на головний екран.
Стики керування. Використовуйте стики керування для керування рухами літального апарату. Встановіть режим керування польотом в DJI Fly. Стіки керування знімні, тому їх легко зберігати.
Кнопка повернення додому (RTH). Натисніть і утримуйте, щоб ініціювати RTH. Натисніть ще раз, щоб скасувати RTH.
Кнопка призупинення польоту. Натисніть один раз, щоб змусити дрон загальмувати і зависнути на місці (тільки якщо доступні системи GNSS або Vision).
Перемикач режиму польоту. Перемикання між режимами Cine, Normal та Sport.
Кнопка 5D. Перегляньте функції кнопки 5D в DJI Fly, увійшовши в меню “Вид камери”, “Налаштування”, а потім “Керування”.
Кнопка живлення. Натисніть один раз, щоб перевірити поточний рівень заряду акумулятора. Натисніть, а потім натисніть і утримуйте, щоб увімкнути або вимкнути пульт керування. Коли пульт дистанційного керування увімкнено, натисніть один раз, щоб увімкнути або вимкнути щоб увімкнути або вимкнути сенсорний екран.
Кнопка підтвердження. Натисніть один раз, щоб підтвердити вибір. Кнопка не має функції під час використання DJI Fly.
Сенсорний екран. Доторкніться до екрана, щоб керувати пультом дистанційного керування. Зверніть увагу, що сенсорний екран не є водонепроникним. Працюйте з ним з обережністю.
Гніздо для карти пам’яті microSD. Використовуйте для вставлення карти пам’яті microSD.
Порт USB-C. Для заряджання.
Міні-порт HDMI. Для відеовиходу.
Циферблат карданного важеля. Керує нахилом камери.
Кнопка запису. Натисніть один раз, щоб почати або зупинити запис.
Індикатор стану. Показує стан пульта дистанційного керування.
Індикатори рівня заряду батареї. Відображають поточний рівень заряду батареї пульта дистанційного керування.
Кнопка фокусування/затвора. Натисніть кнопку наполовину, щоб увімкнути автофокус, і натисніть до кінця, щоб зробити фотографію.
Диск керування камерою. Для керування зумом.
Вентиляційний отвір. Служить для відводу тепла. Не перекривайте вентиляційний отвір під час використання.
Гніздо для зберігання стиків керування. Для зберігання стіків керування.
Налаштовувана кнопка C1. Перемикання між повторним центруванням стабілізатора та спрямуванням стабілізатора вниз. Функцію можна налаштувати в DJI Fly.
Динамік. Виводить звук.
Налаштовувана кнопка C2. Натисніть один раз, щоб увімкнути або вимкнути допоміжне нижнє світло. Функцію можна налаштувати в DJI Fly.
Повітрозабірник. Використовується для відведення тепла. НЕ закривайте повітрозабірник під час використання.

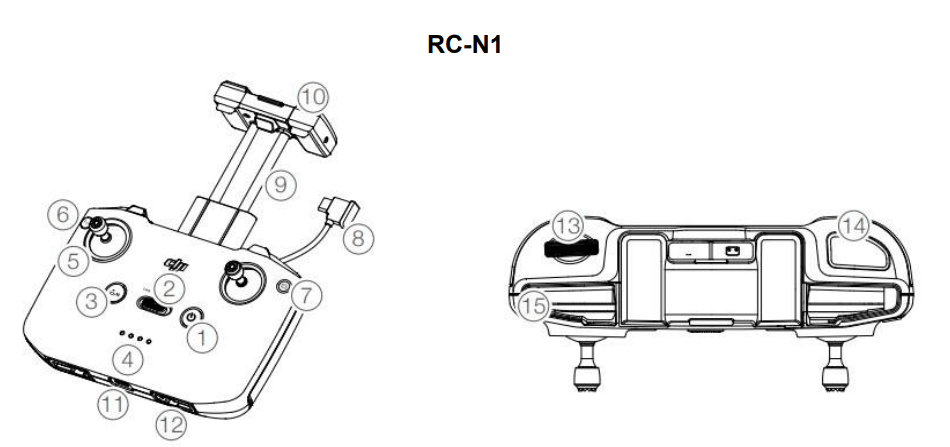

Кнопка живлення. Натисніть один раз, щоб перевірити поточний рівень заряду акумулятора. Натисніть один раз, потім ще раз і утримуйте, щоб увімкнути або вимкнути пульт дистанційного керування.
Перемикач режиму польоту. Перемикання між спортивним, звичайним та кінорежимом.
Кнопка призупинення польоту/повернення додому (RTH). Натисніть один раз, щоб змусити дрон загальмувати і зависнути на місці (тільки якщо доступні системи GNSS або Vision). Натисніть і утримуйте кнопку, щоб ініціювати RTH. Натисніть ще раз, щоб скасувати RTH.
Індикатори рівня заряду батареї. Показує поточний рівень заряду батареї пульта дистанційного керування.
Стики керування. Використовуйте стики керування для керування рухами літального апарату. Встановіть режим керування польотом в DJI Fly. Стіки керування знімні, їх легко зберігати.
Кнопка, що налаштовується. Натисніть один раз, щоб увімкнути або вимкнути допоміжний нижній ліхтар. Натисніть двічі, щоб відцентрувати стабілізатор або нахилити його вниз (налаштування за замовчуванням). Кнопку можна налаштувати в DJI Fly
Перемикання фото/відео. Натисніть один раз, щоб переключитися між режимом фото та відео.
Кабель пульта дистанційного керування. Підключіться до мобільного пристрою для відеозв’язку за допомогою кабелю пульта дистанційного керування. Виберіть кабель відповідно до мобільного пристрою.
Тримач мобільного пристрою. Використовується для надійного кріплення мобільного пристрою до пульта дистанційного керування.
Aнтени. Ретранслюють бездротові сигнали керування літальним апаратом та відеосигнали.
Порт USB-C. Для заряджання та підключення пульта до комп’ютера.
Слот для зберігання стіків керування. Для зберігання стіків керування.
Диск керування підвісом. Керує нахилом камери. Натисніть і утримуйте настроювану кнопку, щоб використовувати диск керування для регулювання зуму в режимі дослідження.
Кнопка спуску затвора/запису. Натисніть один раз, щоб зробити фото, почати або зупинити запис.
Гніздо для мобільного пристрою. Використовується для кріплення мобільного пристрою.

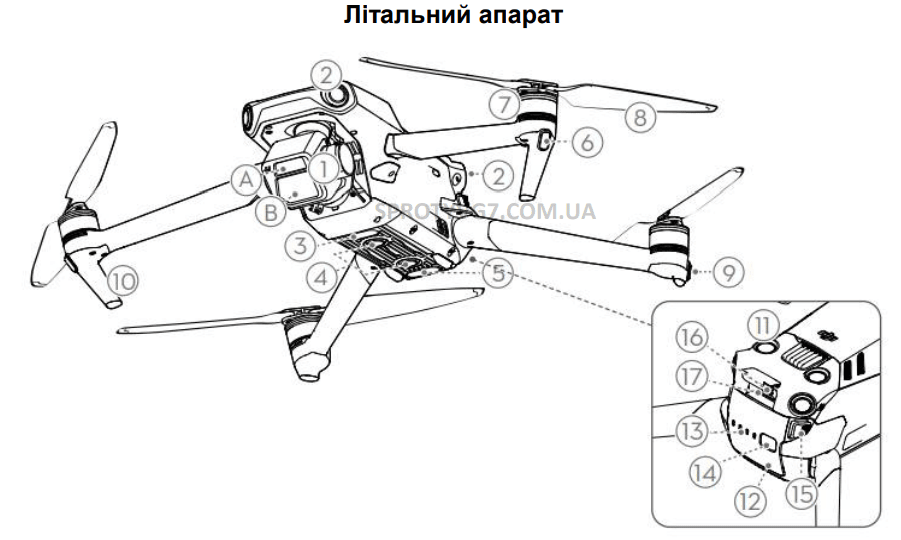

DJI Mavic 3 містить контролер польоту, систему передачі відеосигналу, системи технічного зору, інфрачервону сенсорну систему, силову установку та розумну польотну батарею.
DJI Mavic 3 має три режими польоту, а також четвертий режим польоту, в який літальний апарат перемикається в певних сценаріях. Режими польоту можна перемикати за допомогою перемикача Flight Mode на пульті дистанційного керування.
Нормальний режим: БПЛА використовує GNSS і системи переднього, заднього, бічного, бокового, верхнього і нижнього огляду, а також інфрачервону сенсорну систему для визначення місцезнаходження і стабілізації дрона. Коли сигнал GNSS сильний, літальний апарат використовує GNSS для визначення свого місцезнаходження і стабілізації. Коли сигнал GNSS слабкий, але освітлення та інші умови навколишнього середовища є достатніми, дрон використовує системи технічного зору для визначення місцезнаходження та стабілізації. Коли увімкнені системи огляду вперед, назад, вбік, вгору та вниз, а освітлення та інші умови навколишнього середовища є достатніми, максимальний кут висоти польоту становить 30°, а максимальна швидкість польоту – 15 м/с.
Спортивний режим: У спортивному режимі дрон використовує GNSS для позиціонування, а реакції дрона оптимізовані для маневреності та швидкості, що робить його більш чутливим до рухів стиків керування. Зауважте, що виявлення перешкод вимкнено, а максимальна швидкість польоту становить 21 м/с (19 м/с під час польотів у ЄС).
Режим кіно: Режим “Кіно” базується на режимі “Звичайний”, але швидкість польоту обмежена, що робить його більш стабільним під час зйомки. У режимі ATTI на літальний апарат може легше впливати навколишнє середовище. Такі фактори навколишнього середовища, як вітер, можуть призвести до горизонтального зсуву, що може становити небезпеку, особливо під час польоту в обмеженому просторі.

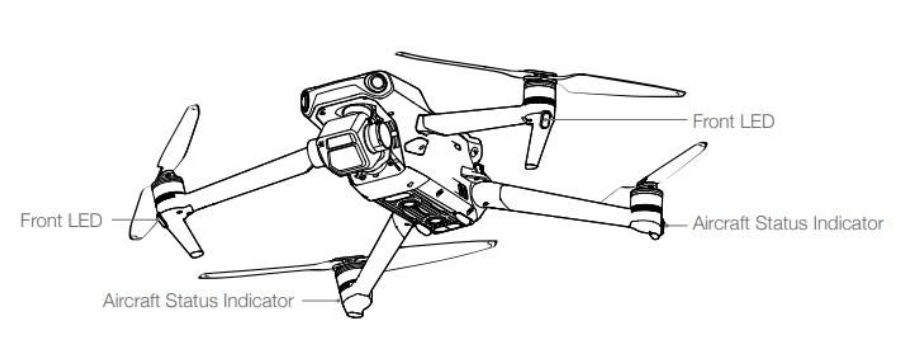

DJI Mavic 3 має передні світлодіоди та індикатори стану літального апарату.
Коли літальний апарат увімкнено, але двигуни не працюють, передні світлодіоди світяться червоним кольором, показуючи орієнтацію літального апарата.

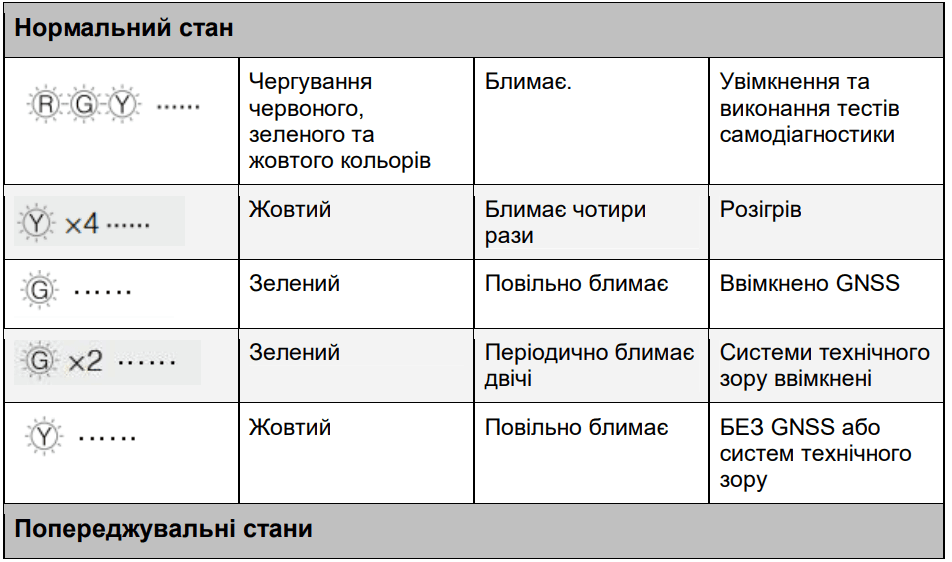

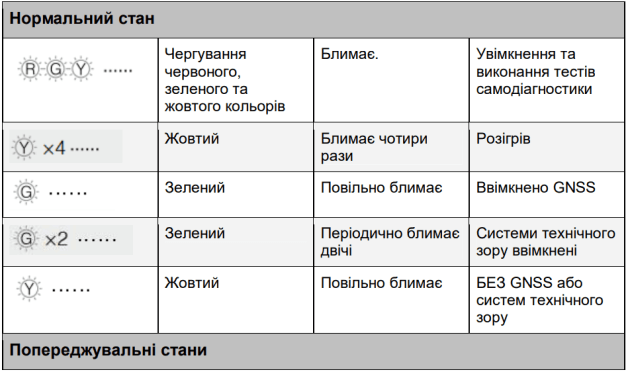

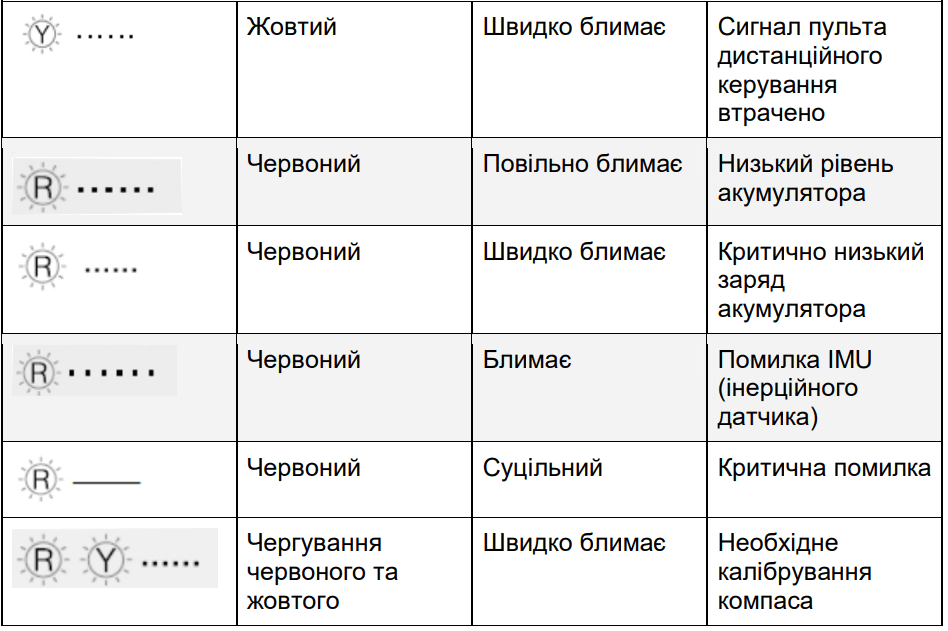

Коли літальний апарат увімкнено, але двигуни не працюють, індикатори стану літального апарата відображають стан системи керування польотом. Для отримання додаткової інформації про індикатори стану літального апарата зверніться до таблиці нижче.
Після запуску двигуна передні світлодіоди блимають червоним і зеленим по черзі, а індикатори стану дрона блимають зеленим.
Щоб отримати кращі кадри, передні світлодіоди автоматично вимикаються під час зйомки, якщо в DJI Fly встановлено режим автоматичного вимкнення передніх світлодіодів. Вимоги до освітлення залежать від регіону. Дотримуйтесь місцевих законів і правил.
Функція Return to Home (RTH) повертає дрон до останньої зафіксованої домашньої точки, якщо система позиціонування функціонує нормально. Існує три типи RTH: Smart RTH, Low Battery RTH і Failsafe RTH. Дрон автоматично повертається до домашньої точки і приземляється, коли запускається режим Smart RTH, дрон переходить в режим Low Battery RTH або коли під час польоту втрачається сигнал відеозв’язку.
За замовчуванням початкова точка – це перше місце, де літальний апарат отримав сильний або помірно сильний сигнал GNSS, де піктограма позначена білим кольором. Домашню точку можна оновити перед зльотом, якщо літальний апарат отримує сильний або помірно сильний сигнал GNSS. Якщо сигнал GNSS слабкий, то домашню точку неможливо оновити.
Функція Smart RTH дозволяє повернути дрон до точки зльоту при наявності стабільного GNSS-сигналу. Активація відбувається через додаток DJI Fly або кнопку RTH на пульті. Вийти з режиму можна так само.
Розширений RTH активується за сприятливих умов освітлення та навколишнього середовища. Дрон самостійно прокладає оптимальний маршрут, уникаючи перешкод та GEO-зон, орієнтуючись на технічне бачення.
Під час RTH:
Якщо дрон ближче 5 м — він одразу сідає.
Якщо далі — прокладає маршрут і повертається з орієнтацією вперед.
На підльоті до точки дрон летить під кутом 19°, щоб заощадити енергію.
Додатково:
Розширений RTH ігнорує задану висоту RTH та сам регулює параметри польоту.
Якщо середовище не підходить — вмикається звичайний прямолінійний RTH.
Під час RTH користувач може змінювати швидкість, але не висоту, напрямок або орієнтацію.
Якщо швидкість буде занадто високою, дрон не зможе уникати перешкод і призупинить політ.
Режим прямолінійного RTH активується, коли освітлення або середовище не дозволяють працювати системам візуального позиціонування. У такому випадку дрон повертається до початкової точки простим маршрутом без обходу перешкод.
Процедура виглядає так:
Фіксується початкова точка.
Активується прямий RTH.
Дрон зависає та починає повертатись.
— Якщо він далі ніж 50 м — вирівнюється, піднімається до заданої висоти RTH і летить на поточній або цільовій висоті.
— Якщо він на відстані 5–50 м — летить до точки на поточній висоті, або підіймається до 2 м, якщо летів нижче.
— Якщо ближче 5 м — одразу приземляється.
Після прибуття дрон сідає і вимикає двигуни.
Додатково:
Дрон вийде з RTH, якщо потягнути вниз ручку газу або стик тангажа.
Якщо під час підйому буде досягнута максимальна висота — дрон зупиниться й продовжить рух на ній.
Під час цього режиму можна регулювати висоту та швидкість, але не напрямок або орієнтацію.
Якщо швидкість буде завелика, дрон втратить здатність виявляти перешкоди.
Відмовостійкий режим повернення (Failsafe RTH) активується автоматично, якщо дрон втрачає зв’язок із пультом управління більше ніж на шість секунд, за умови, що точку повернення було записано і компас працює нормально. У додатку DJI Fly має бути попередньо встановлене значення «Повернення до дому», інакше функція не активується.
У разі втрати сигналу, якщо системи технічного зору активні і освітлення достатнє, на екрані DJI Fly з’являється маршрут, який дрон сформував до втрати сигналу. Він буде повертатися цим шляхом, враховуючи перешкоди. Навіть якщо зв’язок з пультом відновиться, літальний апарат залишиться в режимі RTH. Якщо ж візуальні системи недоступні, дрон повернеться до точки старту за базовим прямим маршрутом.
У такому випадку дрон спочатку зависає, після чого або одразу сідає (якщо ближче 5 м до точки зльоту), або коригує положення і виконує політ назад. Якщо відстань перевищує 50 м, він летить 50 м назад за початковим маршрутом, а далі виконує прямий RTH.
Важливо пам’ятати, що функція RTH може не спрацювати за відсутності GNSS-сигналу, сильного вітру або в умовах перешкод. У таких ситуаціях дрон може перейти в ручний режим (ATTI) або зависнути перед посадкою. Необхідно заздалегідь встановити правильну висоту повернення, особливо в міських чи лісистих умовах, щоб уникнути зіткнення з перешкодами. У разі ризику варто перейти до ручного керування.
Функція низького заряду батареї активується, коли заряду недостатньо для безпечного повернення. У такому випадку потрібно одразу повернути дрон або посадити його. Апарат самостійно оцінює, чи вистачить заряду для повернення з урахуванням відстані, швидкості та умов. У додатку DJI Fly з’являється попередження, після чого дрон переходить у режим RTH. Користувач може його скасувати, але тоді зростає ризик аварії. Якщо енергії вистачає лише на посадку, дрон почне автоматичне зниження — скасувати його не можна, але можна керувати напрямком і швидкістю. У критичному випадку дрон приземлиться сам або впаде, якщо заряду зовсім не залишиться.
DJI Mavic 3 автоматично вмикає захист при посадці під час інтелектуального RTH. Якщо поверхня підходить для приземлення, дрон сяде плавно самостійно. Якщо ж майданчик виявиться небезпечним, коптер зависне й чекатиме підтвердження від пілота. У випадку, коли система не працює, DJI Fly запропонує вручну завершити посадку за допомогою ручки газу або автоматичного повзунка.
Точна посадка дозволяє дрону орієнтуватись на рельєф у точці зльоту й приземлитися саме там. Вона активується автоматично за умови, що місце зльоту не змінювалося, апарат після старту набрав не менше 7 метрів висоти, місцевість має чіткі контури, а освітлення — помірне. Якщо під час посадки дрон не зможе ідентифікувати місце, у додатку з’явиться повідомлення. Користувач може прискорити зниження або змінити напрямок, але після відпускання елементів управління дрон знову почне вертикальне зниження.

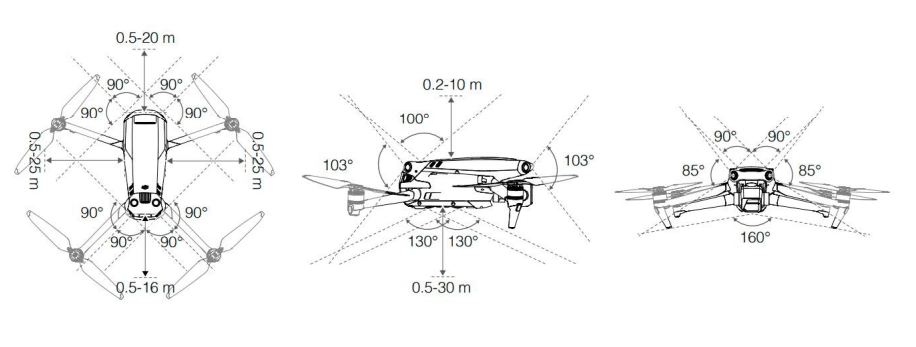

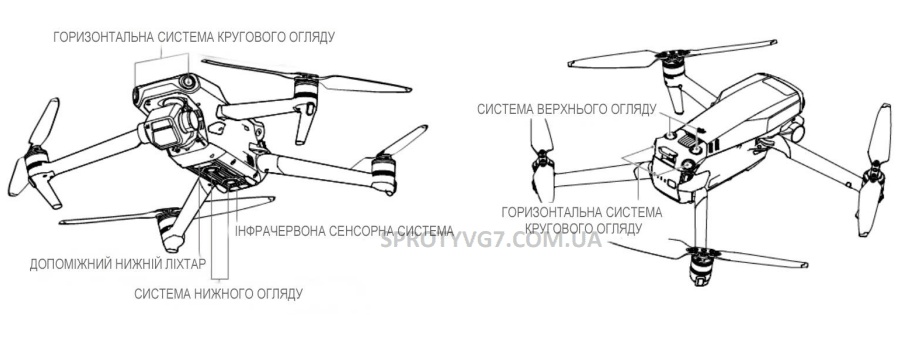

Системи безпеки дрона включають кругове зондування: інфрачервоні сенсори, камери огляду у всіх напрямках — уперед, назад, вгору, вниз і з боків. Це дозволяє апарату точно зависати навіть у приміщенні або в зонах без GNSS-сигналу. Додатково, вбудований підсвітлювач покращує видимість сенсорів у темряві, що особливо корисно під час нічних польотів або в умовах слабкого освітлення.
Система переднього бачення. Діапазон точних вимірювань: 0,5-20 м; кут огляду: 90° (по горизонталі), 103° (по вертикалі)
Система заднього огляду. Діапазон точного вимірювання: 0,5-16 м; кут огляду: 90° (по горизонталі), 103° (по вертикалі)
Система бокового огляду. Діапазон точних вимірювань: 0,5-25 м; FOV: 90° (по горизонталі), 85° (по вертикалі)
Система кругового огляду. Діапазон точних вимірювань: 0,2-10 м; кут огляду: 100° (спереду і ззаду), 90° (зліва і справа)
Система кругового огляду. Діапазон точних вимірювань: 0,3-18 м; кут огляду: 130° (спереду і ззаду), 160° (зліва і справа). Система кругового огляду найкраще працює, коли дрон знаходиться на висоті від 0,5 до 30 м.
DJI Mavic 3 використовує систему зовнішніх сенсорів для орієнтування у просторі, коли GNSS недоступна. Якщо поверхня має чітку текстуру і достатню освітленість, активується система кругового огляду. Сенсори вперед, назад, вгору і з боків автоматично працюють у режимах Normal або Cine, якщо в налаштуваннях уникнення перешкод обрано режим Brake або Bypass. Завдяки цим сенсорам дрон може гальмувати перед перешкодами та підтримувати стабільний політ, але їх ефективність залежить від умов довкілля.
Системи працюють найкраще на висоті від 0,5 до 30 м, за умови наявності чіткого візерунка на землі та стабільного освітлення. Якщо освітлення слабке, автоматично вмикається нижній ліхтар. Проте він може вплинути на роботу камер систем технічного зору. Якщо дрон летить над снігом, водою або однорідною поверхнею, система бачення може не працювати коректно — у таких умовах необхідно бути максимально уважним.
Є низка ситуацій, у яких система технічного зору може давати збої:
політ над однотонними або блискучими поверхнями;
над водою, прозорими або рухомими об’єктами;
у місцях зі змінним чи надто яскравим/темним світлом;
у зонах із повторюваним візерунком чи тонкими перешкодами (наприклад, гілками).
Перед польотом важливо переконатися, що сенсори не заклеєні, чисті й не пошкоджені. У разі появи запиту на калібрування в DJI Fly — виконайте її автоматично. Не запускайте дрон у туман, дощ або запилене середовище. Якщо сенсори забруднені, протріть їх м’якою тканиною без використання спиртовмісних засобів. У разі пошкодження краще звернутися до підтримки DJI.
APAS 5.0 (Advanced Pilot Assistance Systems) — це розширена система допомоги пілоту, доступна в режимах Normal і Cine. Вона дозволяє дрону автономно прокладати маршрут навколо перешкод, реагуючи на рухи стиків керування. Завдяки цій функції політ стає безпечнішим, а відео — плавнішим. Пілот може продовжувати управляти дроном у будь-якому напрямку, навіть коли апарат виконує обліт перешкод: він обирає траєкторію — вгору, вниз, ліворуч або праворуч — залежно від ситуації.
Дрон можна зупинити в будь-який момент натисканням кнопки “Пауза польоту” або дотиком до екрана в DJI Fly. Після цього апарат зависає на три секунди й чекає подальших команд. Увімкнення APAS здійснюється в розділі “Безпека” в налаштуваннях системи, де потрібно вибрати режим “Обхід”.
Для коректної роботи APAS необхідно, щоб були активні системи технічного зору або GNSS, а також щоб маршрут не проходив над водою, снігом, прозорими або дрібними об’єктами. Умови освітлення також впливають: занадто яскраве або темне середовище може порушити роботу системи. Не рекомендовано використовувати APAS поблизу зон обмежень або GEO-зон, де функція може втратити стабільність. У таких випадках варто уважно слідкувати за статусом у додатку DJI Fly.
Бортовий самописець. Дані польоту, включаючи польотну телеметрію, інформацію про стан дрона та інші параметри, автоматично зберігаються у внутрішній реєстратор даних дрона. Доступ до даних можна отримати за допомогою DJI Assistant 2 (серія споживчих дронів)
Пропелери. Існує два типи малошумних швидкознімних пропелерів DJI Mavic 3, які призначені для обертання в різних напрямках. Для позначення того, які пропелери слід приєднувати до яких двигунів, використовуються мітки. Переконайтеся, що пропелер і двигун підібрані відповідно до інструкцій.

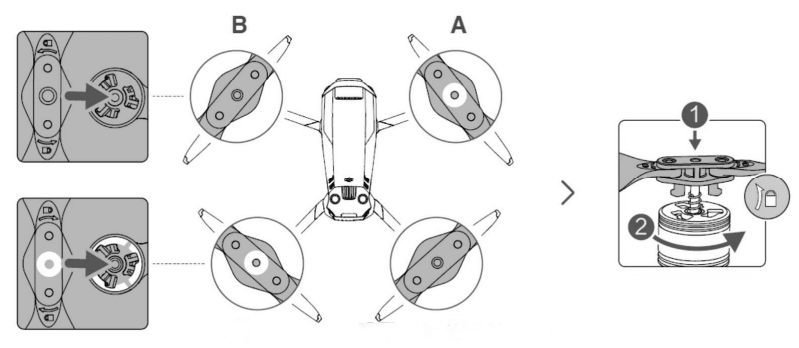

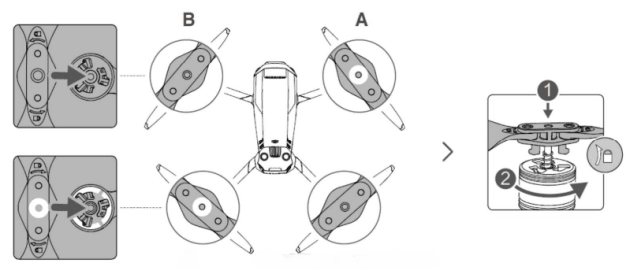

Приєднання пропелерів. Приєднайте пропелери з маркуванням до двигунів з маркуванням, а пропелери без маркування – до двигунів без маркування. Притисніть кожен пропелер до двигуна і поверніть, поки він не буде зафіксований.
Притисніть пропелери до двигунів і поверніть їх у напрямку розблокування.
Лопаті пропелера гострі. Поводьтеся з ними обережно.
Використовуйте тільки офіційні пропелери DJI. НЕ змішуйте типи пропелерів.
За потреби придбайте пропелери окремо.
Перед кожним польотом переконайтеся, що пропелери надійно встановлені.
Перед кожним польотом переконайтеся, що всі пропелери в хорошому стані. НЕ використовуйте старі, потріскані або зламані пропелери.
Тримайтеся подалі від обертових пропелерів і двигунів, щоб уникнути травм.
Не стискайте і не згинайте пропелери під час транспортування або зберігання.
Переконайтеся, що двигуни надійно закріплені і плавно обертаються. Негайно посадіть дрон, якщо двигун застряг і не може вільно обертатися.
НЕ намагайтеся змінювати конструкцію двигунів.
Після польоту не торкайтеся і не допускайте контакту рук або тіла з двигунами, оскільки вони можуть бути гарячими.
НЕ перекривайте вентиляційні отвори на двигунах або корпусі дрона.
Переконайтеся, що при увімкненні звук від пропелерів звучить нормально.

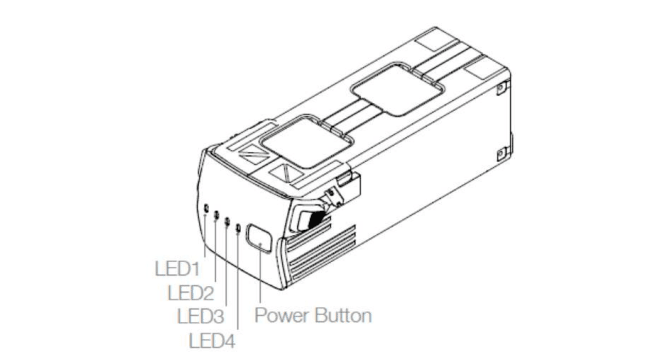

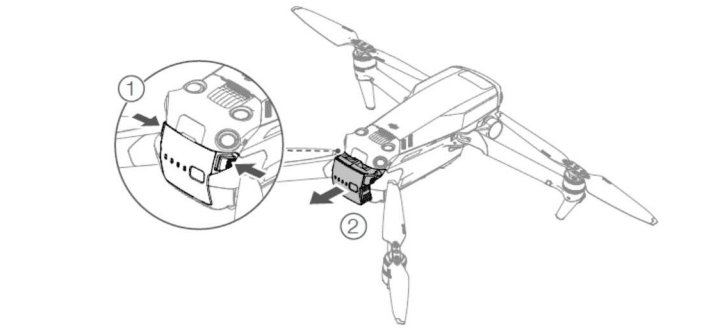

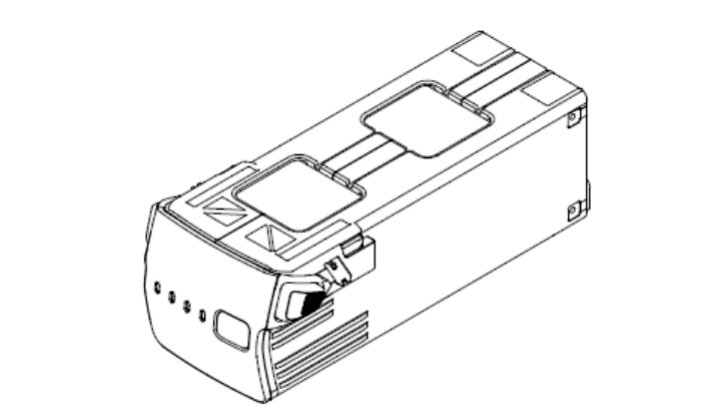

Інтелектуальний акумулятор DJI Mavic 3 Intelligent Flight Battery – це акумулятор на 15,4 В, 5000 мАг з функцією інтелектуального заряджання та розряджання.
Основні особливості акумулятора DJI Mavic 3:
Індикатор рівня заряду: світлодіодні лампи показують поточний заряд акумулятора.
Автоматична розрядка:– до 96% через 3 дні без використання;– до 60% через 9 днів без активності.Під час процесу корпус може злегка нагріватися — це нормально.
Збалансована зарядка: акумулятор автоматично вирівнює напругу між елементами.
Захист від перезарядження: заряд припиняється, коли батарея повністю заряджена.
Температурна безпека: зарядка можлива тільки при температурі від 5°C до 40°C.
Захист від перевищення струму: при виявленні надмірного струму зарядка зупиняється.
Захист від надмірного розряду: активується автоматично при простої батареї.
Захист від короткого замикання: живлення вимикається при фіксації замикання.
Контроль пошкоджених елементів: додаток DJI Fly повідомляє про пошкодження осередків.
Режим глибокого сну:– вимикається через 20 хв бездіяльності;– при рівні <5% — переходить у глибокий сон через 6 годин.
Передача даних: акумулятор надсилає дані про напругу, струм і ємність на дрон.
Перед використанням обов’язково ознайомтесь з інструкцією з безпеки та маркуванням на батареї. Уся відповідальність за експлуатацію лежить на користувачі.
Перевірка рівня заряду акумулятора.

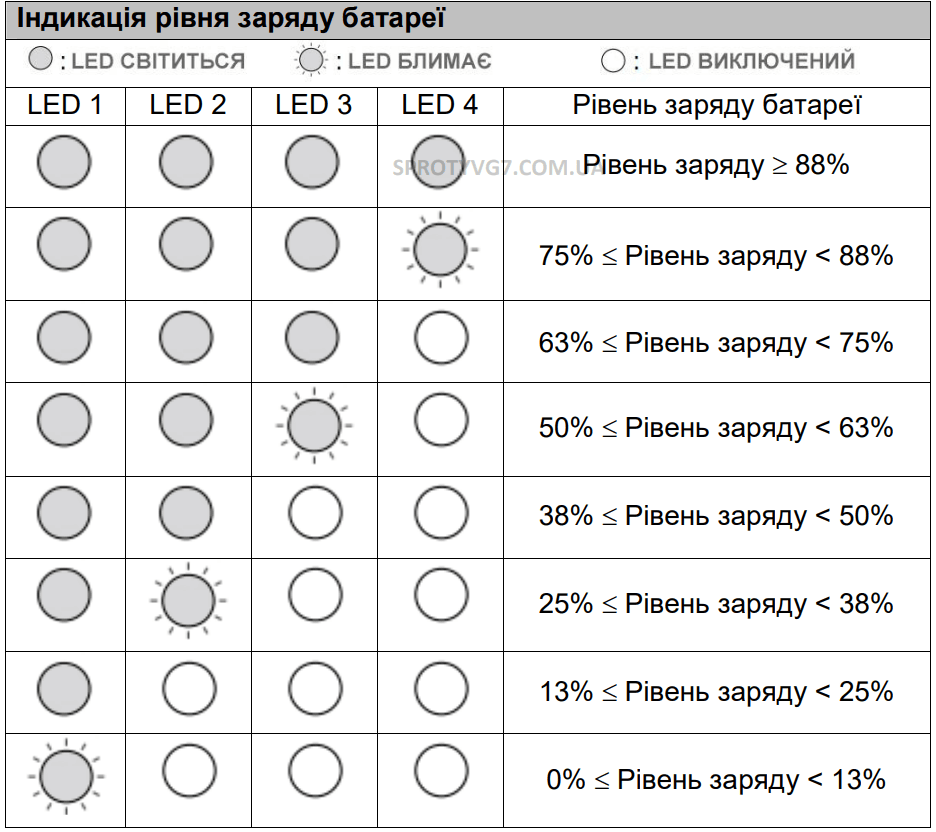

Натисніть кнопку живлення один раз, щоб перевірити рівень заряду акумулятора.
Щоб активувати або вимкнути живлення, натисніть кнопку живлення один раз, а потім — ще раз і утримуйте близько двох секунд. Після активації індикатори заряду показуватимуть рівень енергії батареї.
Акумулятори DJI Mavic 3 мають знижену ємність при низьких температурах від -10°C до +5°C. Перед польотом бажано дати батареї нагрітися на місці або в польоті в режимі зависання. Не допускається використання батарей при температурі нижче -10°C. При першому попередженні про розряд у холодну погоду слід негайно завершити політ. Оптимальна температура для акумулятора — понад 20°C. В умовах холоду дрон гірше протистоїть вітру, особливо на великій висоті.
Перед кожним вильотом повністю заряджайте інтелектуальний акумулятор через фірмову зарядну базу Mavic 3 або зарядний пристрій DJI 65 Вт. Це забезпечить стабільну роботу батареї в повітрі та підвищить безпеку польоту.

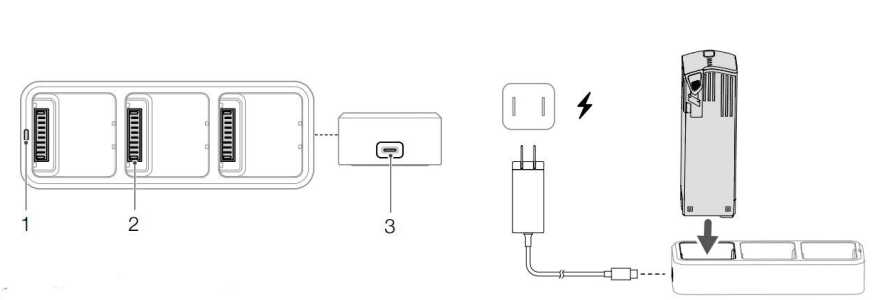

Фірмовий зарядний модуль Mavic 3 у поєднанні з зарядним пристроєм DJI 65 Вт може заряджати до трьох акумуляторів по черзі — від найбільш до найменш зарядженого. Повний цикл заряджання одного акумулятора займає близько 1 години 36 хвилин.
LED індикатор стану
Порт акумулятора
Порт живлення

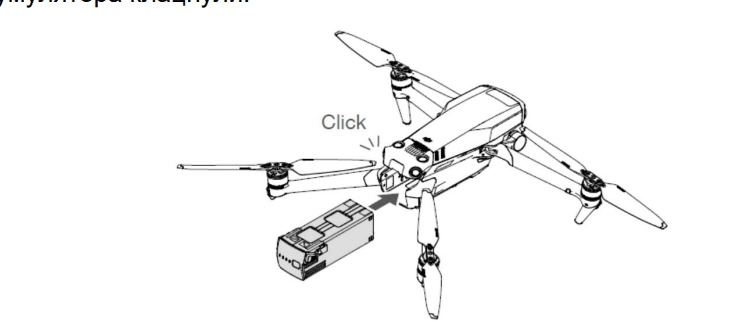

Вставте Intelligent Flight Battery в отвір для батареї. Підключіть зарядний хаб до розетки (100-240 В, 50-60 Гц) за допомогою портативного зарядного пристрою DJI 65W.
Розумна польотна батарея з найвищим рівнем заряду буде заряджена першою, а потім інші батареї будуть заряджатися послідовно відповідно до їх рівня заряду. Зверніться до розділу “Описи світлодіодних індикаторів стану” для отримання додаткової інформації про режими миготіння світлодіодного індикатора стану. Після завершення заряджання Intelligent Flight Battery можна від’єднати від зарядного модуля.
Для безпечної та ефективної зарядки акумуляторів DJI Mavic 3 рекомендується використовувати портативний зарядний пристрій DJI 65 Вт або автомобільний зарядний адаптер DJI Mavic 3 у поєднанні з офіційним зарядним хабом Mavic 3.
Зарядний концентратор сумісний лише з акумуляторами моделі BWX260-5000-15.4. Не використовуйте його з іншими типами батарей — це може призвести до пошкодження. Під час зарядки хаб має стояти на рівній, сухій і стійкій поверхні, подалі від легкозаймистих предметів. Не торкайтеся металевих контактів пристрою — це небезпечно. Якщо контакти забруднені, протріть їх м’якою сухою ганчіркою без рідин і хімікатів.
Під’єднайте зарядний пристрій до джерела живлення змінного струму (100–240 В, 50/60 Гц).

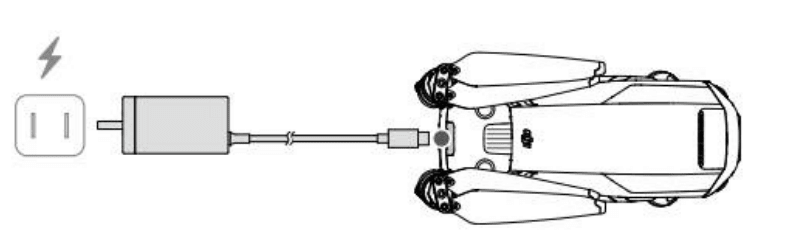

За допомогою зарядного кабелю з’єднайте дрон або акумулятор із пристроєм (сам акумулятор має бути вимкнений).

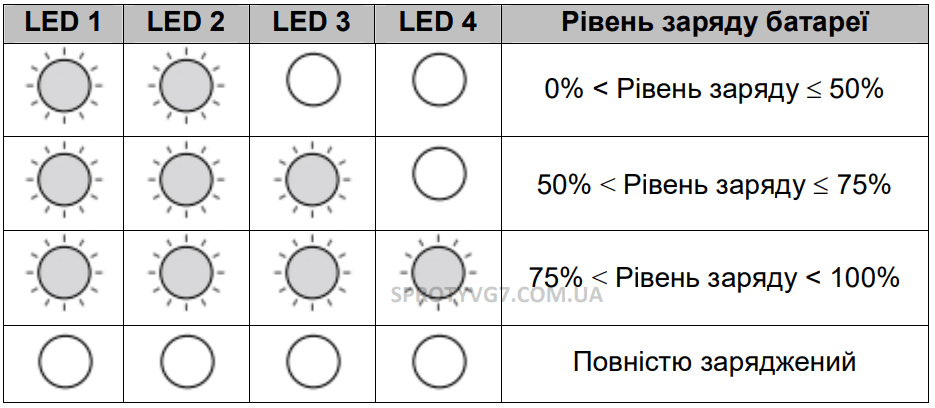

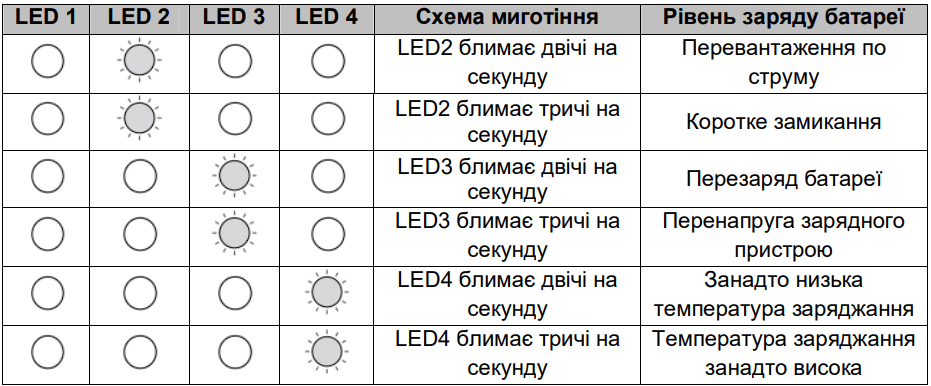

Під час зарядки світлодіодні індикатори показують поточний рівень заряду.
Коли всі індикатори згаснуть, батарея повністю заряджена. Після цього від’єднайте зарядний пристрій.
Дотримання цих правил забезпечить довговічність акумуляторів і стабільну роботу дрона в будь-яких умовах.
Не заряджайте батарею одразу після польоту. Акумулятор може бути перегрітий. Дайте йому охолонути до кімнатної температури перед підключенням до зарядного пристрою.
Температурний діапазон для заряджання: Заряд припиняється автоматично, якщо температура елементів виходить за межі 5°–40°C.Ідеальна температура для заряджання — від 22° до 28°C, що забезпечує найкращу ефективність та безпеку.
Підтримка ресурсу батареї: Навіть якщо ви не використовуєте дрон регулярно, повністю заряджайте акумулятор щонайменше раз на три місяці, щоб уникнути деградації елементів живлення.
Зарядні пристрої сторонніх виробників: Використання неофіційних зарядних пристроїв може спричинити пошкодження. DJI не несе відповідальності за наслідки, пов’язані з використанням несертифікованого обладнання.
Підготовка до транспортування: Для безпечного перевезення розряджайте батарею до рівня 30% або нижче. Це можна зробити, просто полетівши на відкритому повітрі до відповідного рівня заряду.
Дотримання цих рекомендацій забезпечить стабільну роботу батареї, довготривалий ресурс і безпеку під час експлуатації.
У таблиці нижче показано рівень заряду акумулятора під час заряджання:
Світлодіодний індикатор акумулятора може відображати підказки про захист акумулятора, що спрацьовують у разі ненормальних умов заряджання.
Якщо спрацювали механізми захисту акумулятора, для продовження заряджання необхідно від’єднати акумулятор від зарядного пристрою та підключити його знову. Якщо температура зарядки ненормальна, зачекайте, поки температура зарядки повернеться до норми, і батарея автоматично відновить зарядку без необхідності відключати і підключати зарядний пристрій знову.
Вставте інтелектуальну акумуляторну батарею в акумуляторний відсік дрона. Переконайтеся, що він закріплений надійно, а застібки акумулятора клацнули.
Натисніть на текстуровану частину застібок з боків інтелектуальної польотної батареї, щоб вийняти її з відсіку.
НЕ від’єднуйте акумулятор, коли дрон увімкнено. Переконайтеся, що батарея надійно закріплена.
Профіль стабілізатора
3-осьовий стабілізатор підвісу камери DJI Mavic 3 забезпечує стабілізацію камери, дозволяючи знімати чіткі та стабільні зображення і відео. Діапазон регулювання нахилу становить від -90° до +35°.
DJI Mavic 3 дає змогу регулювати нахил камери за допомогою повзунка на пульті керування або прямо з екрана в застосунку DJI Fly. У меню камери доступно два режими стабілізації: режим слідування з постійною орієнтацією підвісу та FPV-режим, який синхронізується з рухами дрона для створення ефекту польоту від першої особи. Щоб уникнути пошкоджень, не натискайте на підвіс, не злітайте з нерівних поверхонь і не застосовуйте зайвого тиску після запуску. Вібрація чи коротке зависання при запуску — це нормальне явище, як і автоматичне блокування осей при вимкненні живлення.
Основна камера Hasselblad L2D-20c має 4/3-дюймовий CMOS-сенсор, здатна знімати 20 МП фото та відео в 5.1K до 50fps, DCI 4K до 120fps у форматах Apple ProRes 422 HQ, H.264 або H.265, а також підтримує 10-бітний D-Log. Вона оснащена регульованою діафрагмою f/2.8–f/11 і фокусом від 1 м до нескінченності. Додаткова телекамера має 1/2-дюймовий CMOS, 12 МП, f/4.4, зйомку від 3 м та 28-кратний зум у режимі “Дослідження”. Для збереження якості не закривайте вентиляційні отвори та використовуйте спеціальні засоби для чищення лінз.
DJI Mavic 3 має 8 ГБ вбудованої пам’яті й підтримує картки microSD стандарту UHS-I/UHS-II SDXC. Відео високої якості потребує карт із високою швидкістю запису. Версія Cine оснащена 1 ТБ SSD та передачею даних до 10 Гбіт/с через DJI Lightspeed. Не витягуйте карту пам’яті під час увімкнення — це може пошкодити файли. Перед зйомкою перевіряйте налаштування, робіть тестові кадри та переконайтесь, що живлення дрона коректно вимкнено — інакше дані можуть бути втрачені або зіпсовані. DJI не несе відповідальності за невдалу чи незчитувану зйомку.
Ми завершили першу частину української інструкції до DJI Mavic 3, яка охоплює базові, але критично важливі теми: від першого запуску додатків до розуміння режимів польоту, роботи сенсорів, акумулятора та камер. Цей розділ — фундамент для впевненого старту, з якого варто починати кожному новачку або власнику Mavic 3, який прагне глибше зрозуміти свою техніку.
Продовження гіда буде представлено у другій та третій частинах, де:
У другій частині ми зосередимось на пульті дистанційного керування (DJI RC Pro та RC-N1), способах його налаштування, підключення, а також оглянемо основні функції додатку DJI Fly — його інтерфейс, перегляд камери та головний екран.
У третій частині розберемо всі аспекти польоту: вимоги до умов, обмеження зон, перевірки перед запуском, автоматичні функції зльоту та посадки, а також функції паузи та повернення. Завершимо інструкцію корисними додатками — технічними характеристиками, оновленнями та інформуванням користувача.
Слідкуй за оновленням — попереду найцікавіше.
