Пульт дистанційного керування є основним інтерфейсом між оператором і літальним апаратом. Саме через нього здійснюється більшість команд управління, налаштувань і взаємодії з камерою. У цьому розділі описано функції пульта дистанційного керування та наведено інструкції для керування літальним апаратом і камерою. Також тут подано важливу інформацію про використання мобільного додатка DJI Fly, через який здійснюється налаштування параметрів польоту, прив’язка пристроїв та управління зйомкою.
Пульт DJI RC Pro підтримує технологію передачі зображення OcuSync останнього покоління — O3+. Він працює на частотах 2,4 і 5,8 ГГц, автоматично обирає найкращий канал і здатен передавати HD-відео в реальному часі з камери дрона на відстані до 15 км.
Пристрій має 5,5-дюймовий екран із яскравістю 1000 кд/м² і роздільною здатністю 1920×1080. Пульт оснащений широким набором кнопок для керування дроном і підвісом, з можливістю індивідуального налаштування. Передбачено підключення до інтернету через Wi-Fi, підтримку Bluetooth і GNSS (GPS+ГЛОНАСС+Galileo), а також використання Android 10 з усіма необхідними функціями.
Завдяки вбудованому динаміку підтримуються формати відео H.264 і H.265 у якості 4K/120 кадрів/с, а також є відеовихід через Mini HDMI. Обсяг вбудованої пам’яті становить 32 ГБ, з підтримкою карт microSD. Акумулятор на 5000 мАг (36 Вт·год) забезпечує до 3 годин автономної роботи.

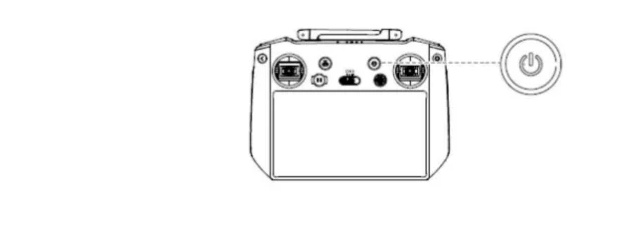

Увімкнення/вимкнення живлення. Натисніть кнопку живлення один раз, щоб перевірити поточний рівень заряду батареї. Натисніть, а потім натисніть ще раз і утримуйте, щоб увімкнути або вимкнути пульт дистанційного керування.

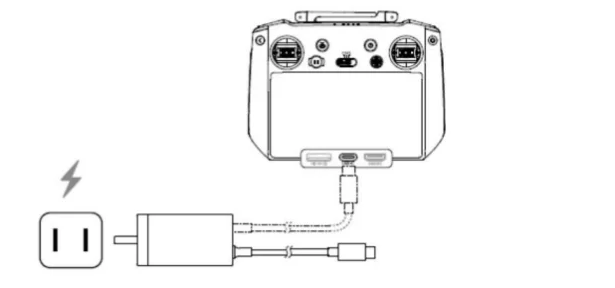

Підключіть зарядний пристрій до порту USB-C пульта дистанційного керування за допомогою кабелю USB-C.

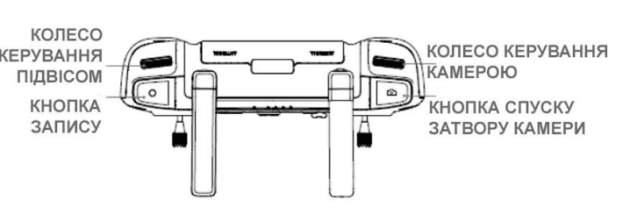

Кнопка фокусування / спуску затвора: Натисніть наполовину для автоматичного фокусування і натисніть до кінця, щоб зробити фотографію. Кнопка запису: Натисніть один раз, щоб почати або зупинити запис. Колесо керування камерою: використовуйте для регулювання масштабування. Колесо керування підвісом: використовуйте для регулювання нахилу підвісу камери.

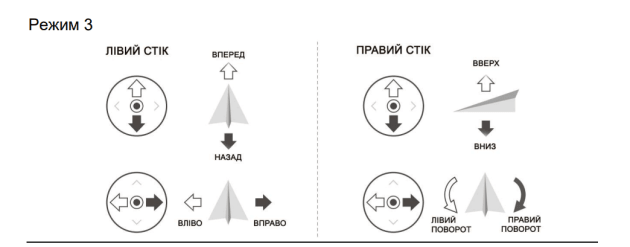

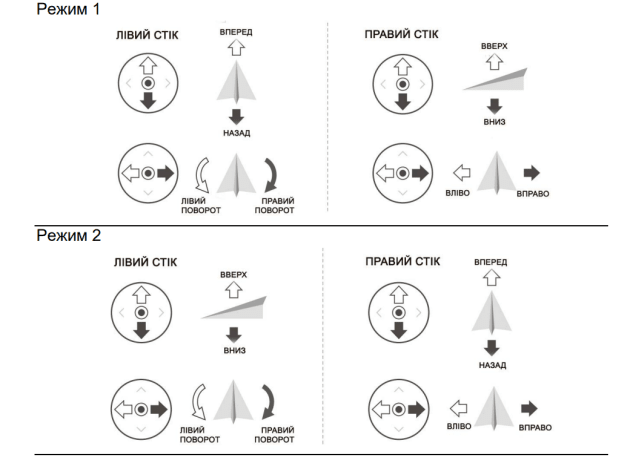

Доступні три попередньо запрограмовані режими (Режим 1, Режим 2 і Режим 3), а також користувацькі режими, які можна налаштувати в DJI Fly. За замовчуванням використовується режим 2.
Натисніть і утримуйте кнопку RTH, доки пульт дистанційного керування не подасть звуковий сигнал, щоб почати рух праворуч. Натисніть цю кнопку ще раз, щоб скасувати RTH і відновити контроль над дроном. Для отримання додаткової інформації про RTH зверніться до розділу “Повернення до дому”
Кнопки, що налаштовуються
Включають кнопки C1, C2 та кнопку 5D. Перейдіть до Системних налаштувань в DJI Fly і виберіть Керування, щоб налаштувати функцію кнопки.
Назад + диск керування підвісом: регулювання яскравості;
Назад + диск керування камерою: регулювання гучності;
Назад + кнопка запису: запис екрану;
Назад + кнопка спуску затвора: знімок екрана;
Назад + Кнопка 5D: вгору – Головна, Вниз – Налаштування швидкого доступу, Вліво – Останні.

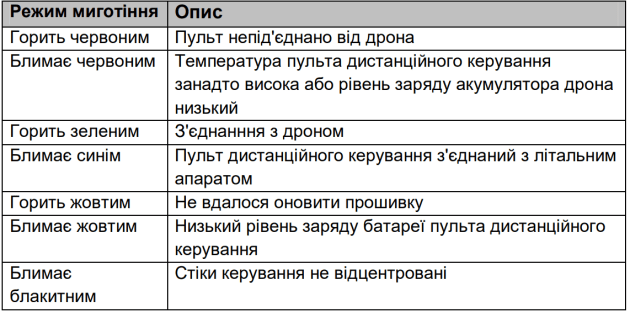

Світловий індикатор стану

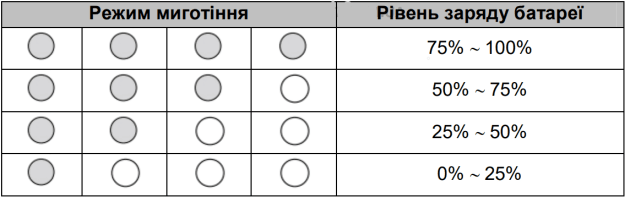

Миготливий візерунок –> Рівень заряду акумулятора
Попередження пульта дистанційного керування. Пульт дистанційного керування вібрує або подає звуковий сигнал, коли виникає помилка або попередження. Звертайте увагу, коли на сенсорному екрані або в DJI Fly з’являються підказки. Просуньте вниз зверху і виберіть Не турбувати або Вимкнути звук, щоб вимкнути деякі сповіщення.
Оптимальна зона передачі. Сигнал між літальним апаратом і пультом дистанційного керування є найбільш надійним, коли антени розташовані відносно літального апарата, як показано нижче
Не рекомендується використовувати інші бездротові пристрої, що працюють на тих самих частотах, що й пульт дистанційного керування, інакше можуть виникати перешкоди в роботі пульта.
Якщо під час польоту передача сигналу ослабне, у застосунку DJI Fly з’явиться відповідне попередження. В такому разі налаштуйте положення антен, щоб забезпечити оптимальний зв’язок із дроном.
Перш ніж використовувати дрон, його потрібно зв’язати з пультом дистанційного керування. Для прив’язки нового пульта дотримуйтеся одного з наведених способів:
Увімкніть дрон і пульт дистанційного керування.
Одночасно натисніть кнопки C1, C2 та кнопку запису — тримайте їх доти, поки індикатор не почне блимати синім, а пульт не почне видавати сигнал.
На дроні натисніть і утримуйте кнопку живлення понад 4 секунди. Після одного звукового сигналу пристрій увійде в режим прив’язки. Коли зв’язок буде встановлено, пролунає подвійний сигнал, а індикатори рівня заряду на пульті почнуть світитись постійно.
Увімкніть дрон і пульт.
Відкрийте застосунок DJI Fly.
У режимі перегляду камери відкрийте меню , виберіть розділ Control, далі — Pair to Aircraft.
На дроні натисніть і тримайте кнопку живлення більше 4 секунд. Один звуковий сигнал вкаже, що пристрій готовий до з’єднання. Після успішного зв’язку пролунає подвійний сигнал, а індикатори заряду на пульті засвітяться постійним світлом.

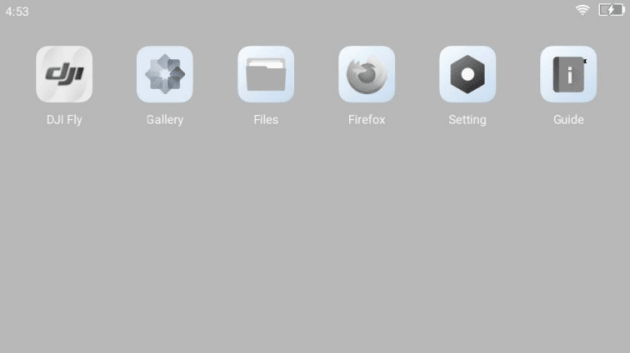

Головна.

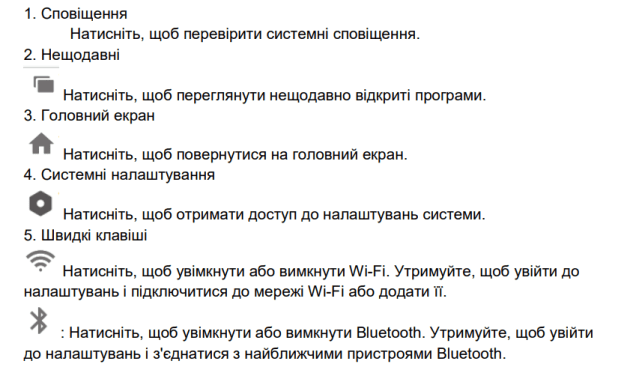

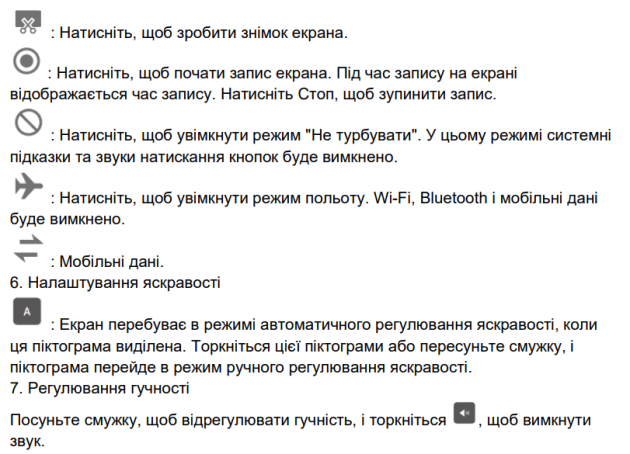

У верхній частині сенсорного екрана відображається час, сигнал Wi-Fi та рівень заряду батареї пульта дистанційного керування. Деякі програми вже встановлені за замовчуванням, такі як DJI Fly, Галерея, Файли, Firefox, Налаштування та Путівник. Налаштування включають конфігурації мережі, дисплея, голосу та Bluetooth. Користувачі можуть швидко дізнатися про функції в розділі Посібник.

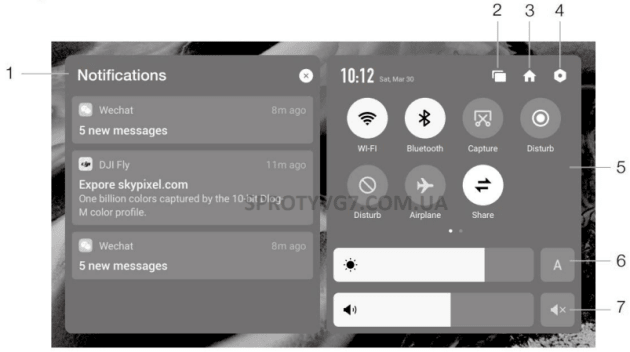

Користування сенсорним екраном інтуїтивно зрозуміле та дозволяє швидко керувати як основними функціями системи, так і додатковими параметрами. Завдяки зручному доступу до швидких налаштувань і жестового управління користувачі можуть легко адаптувати пристрій під свої потреби в будь-якій ситуації.
Запустіть DJI Fly і перейдіть на головний екран.
Місця польотів Переглядайте та діліться локаціями, придатними для польотів і зйомки. Отримуйте інформацію про геозони та переглядайте аерофото інших користувачів.
Академія Натисніть іконку у верхньому правому куті для доступу до навчальних матеріалів: посібників, порад із безпеки, інструкцій з експлуатації дрона.
АльбомПереглядайте фото та відео, збережені в DJI Fly або на телефоні. Шаблони (Templates) — автоматичне редагування матеріалів. Профі (Pro) — ручне редагування відео й фото.
SkyPixel Онлайн-галерея, де можна дивитися роботи інших користувачів та ділитися власними матеріалами.
Профіль Перегляньте дані облікового запису, історію польотів, доступ до форуму DJI, інтернет-магазину, функції “Знайти мій дрон” та інших налаштувань.

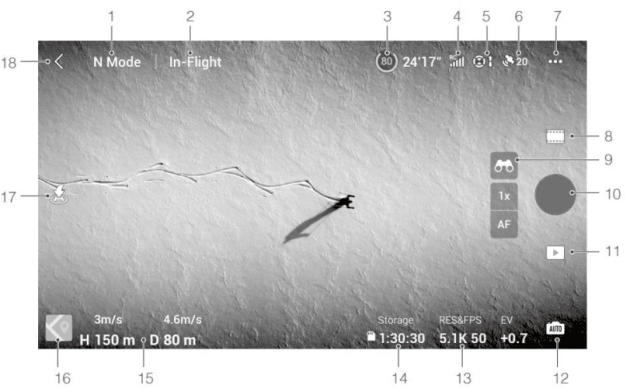

Режим польоту (N Mode) Відображає поточний активний режим польоту дрона.
Рядок стану системи (In-Flight) Показує статус польоту дрона, а також інформує про попереджувальні повідомлення та системні сповіщення.
Інформація про акумулятор. Показує поточний рівень заряду батареї та орієнтовний час польоту, що залишився. Натискання відкриває детальну інформацію про стан акумулятора.
Сила сигналу пульта дистанційного керування. Відображає рівень якості відеозв’язку між дроном і пультом.
Стан системи зовнішніх датчиків. Ліва частина піктограми сигналізує про статус передніх, задніх та бокових сенсорів, права — про сенсори, що спрямовані вгору та вниз. Білий колір — система працює стабільно. Червоний колір — система недоступна.
Стан GNSS. Показує рівень сигналу супутникової навігації (GPS, ГЛОНАСС, Galileo).Натискання дозволяє переглянути деталі сигналу. Домашню точку можна оновлювати, коли піктограма стає білою — це свідчить про сильний сигнал.
Системні налаштування (меню ) Відкриває доступ до налаштувань безпеки, керування дроном, параметрів передачі та іншої технічної інформації.
Режими зйомки — Відео: Звичайний, Уповільнена зйомка. Фото: Поодинокі, SmartPhoto, AEB, зйомка за таймером.
Режим дослідження — Показує коефіцієнт масштабування. Торкніться, щоб змінити масштаб. Натисніть або утримуйте AF/MF для перемикання між авто- й ручним фокусом.
Кнопка спуску затвора/запису — Початок або зупинка відеозапису, або створення фото.
Відтворення — Відкриває режим перегляду фото та відео одразу після зйомки.
Перемикач режимів камери — У фотозйомці доступні режими Авто та Профі з окремими параметрами.
Параметри зйомки — Відображення активних параметрів. Натисніть, щоб змінити налаштування.
Інформація про пам’ять — Показує кількість доступних знімків або залишок часу для відеозапису. Натисніть, щоб переглянути ємність microSD або SSD.
Телеметрія польоту — Показує відстань до стартової точки, висоту, горизонтальну та вертикальну швидкість дрона.
Карта — Відображає орієнтацію, кут нахилу, позицію дрона, пульта керування та стартову точку.
Автоматичний зліт/посадка/RTH — Утримуйте для ініціації зльоту або посадки. Натисніть RTH для повернення дрона до домашньої точки.
Назад — Натисніть, щоб повернутися на головний екран. Утримуйте, щоб викликати панель регулювання кута нахилу карданного підвісу.
У розділі безпеки можна активувати системи уникнення перешкод для верхнього, переднього, заднього та бічного огляду — вони працюватимуть лише тоді, коли в параметрах уникнення вибрано «Обхід» або «Гальмування». Якщо ж функцію вимкнено, дрон не розпізнає перешкод. Додатково можна ввімкнути відображення радіолокаційної карти для контролю в реальному часі.
Тут також встановлюється максимальна висота польоту, відстань, висота повернення додому та точка зльоту. У разі потреби користувач має доступ до калібрування датчиків, перегляду стану IMU, компаса й акумулятора. Доступне керування допоміжним світлодіодом і передніми індикаторами, які автоматично вимикаються під час зйомки. Через цей розділ також можна розблоковувати GEO-зони та скористатися функцією «Знайти мій дрон».
Серед розширених налаштувань безпеки — опції, які визначають поведінку дрона у разі втрати сигналу з пультом: це може бути автоматичне повернення, зниження або зависання. Доступна функція аварійної зупинки пропелерів, яку можна увімкнути лише на випадок надзвичайних ситуацій, наприклад, у разі зіткнення чи втрати контролю. У режимі «Emergency Only» зупинка двигунів дозволена тільки при загрозі, тоді як «Будь-коли» дозволяє це зробити у будь-який момент за командою. Водночас, зупинка пропелерів у польоті неминуче спричиняє падіння дрона. Якщо активовано систему AirSense, DJI Fly повідомить про наближення пілотованого літального апарата, однак перед цим слід обов’язково ознайомитися з відповідним дисклеймером у додатку.
Розділ керування надає доступ до базових налаштувань дрона, карданного підвісу, пульта дистанційного керування та навчального посібника. Користувач може обрати режим роботи карданного механізму, налаштувати кути нахилу, виконати калібрування або призначити функції для настроюваних кнопок на пульті. Якщо дрон не підключений, через цей пункт можна розпочати з’єднання.
У розділі камери доступні параметри зйомки відповідно до обраного режиму, налаштування гістограми, баланс білого, попередження про пересвіт, відображення сітки, пікових рівнів фокусування та автоматичне збереження HD-фото. Матеріали можна записувати як у внутрішню пам’ять дрона, так і на microSD-карту. Також є можливість форматування носіїв, налаштування кешу та скидання параметрів камери.
Розділ керування надає доступ до основних параметрів дрона, карданного підвісу, пульта дистанційного керування, а також навчального посібника для новачків. Користувач може налаштувати режим роботи кардана, скоригувати кут його нахилу, виконати калібрування, а також призначити функції для настроюваних кнопок на пульті. За потреби тут можна змінити режим стиків і підключити дрон до пульта вручну.
У вкладці «Камера» користувач має змогу регулювати параметри зйомки відповідно до вибраного режиму — фото або відео. Тут доступні налаштування експозиції, балансу білого, гістограми, попередження про переекспозицію, сітки кадрування, пікової фокусної області та синхронізації HD-знімків. Також можна керувати кешем під час запису.
Матеріали зберігаються або у внутрішню пам’ять дрона, або на карту microSD. Обидва типи носіїв можна форматувати безпосередньо з інтерфейсу. Є можливість встановити ліміт кешу відео, а також скинути налаштування камери до стандартних значень у разі потреби.
Щоб активувати фокусування або точковий замір, достатньо торкнутися екрана. Те, як саме відображатиметься фокус чи експозамір, залежить від обраного режиму фокусування, експозиції та типу точкового вимірювання. Після встановлення значення точкового експозаміру можна зафіксувати експозицію тривалим натисканням на екран. Для скасування фіксації потрібно знову натиснути та утримувати екран.
Перед запуском DJI Fly переконайтеся, що ваш пристрій повністю заряджено. Для роботи програми необхідне стабільне стільникове з’єднання — уточніть у свого мобільного оператора тарифи на передачу даних. Якщо ви використовуєте телефон як екран під час польоту, не приймайте дзвінки й не надсилайте повідомлення, аби не порушити зв’язок. Обов’язково зверніть увагу на всі системні повідомлення, інструкції з безпеки та дисклеймери. Ознайомтесь із правилами польотів, що діють у вашому регіоні — саме ви несете повну відповідальність за їхнє дотримання.
Перед використанням автоматичних або спеціальних функцій уважно прочитайте всі супровідні попередження, особливо у таких випадках:
перед запуском автоматичного зльоту або посадки;
перед зміною максимально дозволеної висоти;
перед перемиканням між різними режимами польоту;
при польотах у GEO-зонах або поблизу них;
перед використанням інтелектуальних режимів керування.
Якщо програма видає повідомлення про потребу негайної посадки — зробіть це якомога швидше в безпечному місці. Також перед кожним польотом переглядайте контрольний список попереджень у застосунку. Якщо у вас немає досвіду керування дроном — скористайтесь вбудованим навчальним режимом, щоб отримати базові навички. Не забудьте заздалегідь кешувати карту місцевості, де планується політ, підключившись до Інтернету.
Пам’ятайте: DJI Fly — це зручний інструмент для допомоги, але не заміна оператору. Користуйтеся ним відповідально та не покладайтеся повністю на автоматизовані функції. Робота програми регламентується Умовами використання DJI Fly та Політикою конфіденційності — з ними необхідно обов’язково ознайомитись перед польотами.
Пульт дистанційного керування DJI RC Pro разом із додатком DJI Fly утворюють потужну екосистему для точного, безпечного та зручного керування дроном. Завдяки інтуїтивному сенсорному інтерфейсу, розширеним можливостям камери, налаштуванням безпеки та гнучкому управлінню польотом, користувач отримує повний контроль над усіма аспектами зйомки та навігації. Проте для ефективного використання важливо дотримуватись інструкцій, своєчасно реагувати на сповіщення та уважно ставитись до всіх застережень. Це гарантує комфортний політ, якісну зйомку і — головне — безпеку.
