Основи поділу мережі на підмережі (Частина 5)

Розповідається про поділ мережі на підмережі, що дозволяє ефективніше управляти користувачами та серверами. Вона включає опис VLAN (віртуальних локальних мереж) та масок підмереж, які визначають границі цих підмереж. Також обговорюється роль маршрутизаторів у з’єднанні підмереж та важливість поділу для адміністрування мереж та безпеки.

Розподіл на підмережі

Уявимо, що у нас в мережі є 2 VLAN-а – VLAN 1 для користувачів та VLAN 2 для серверів. Пристрої в одній лані можуть бачити один одного безпосередньо, використовуючи лише свити для з’єднання. Можна навіть без свитчів, просто з’єднавши два комп’ютери патч-кордом. Але мало бачити один одного – треба, щоб і адреси були в одній підмережі – скажімо, 10.0.1.0/24. У користувачів IP адреси знаходяться в підмережі 10.0.1.0 і можуть змінюватись від 10.0.1.1 до 10.0.1.254. У серверів все те саме, але тільки з приставкою 10.0.2. Вважайте, що VLAN – це фізичні межі, а підмережі – логічні. Але чим взагалі зумовлені логічні межі, чому саме від 10.0.1.1 до 10.0.1.254?

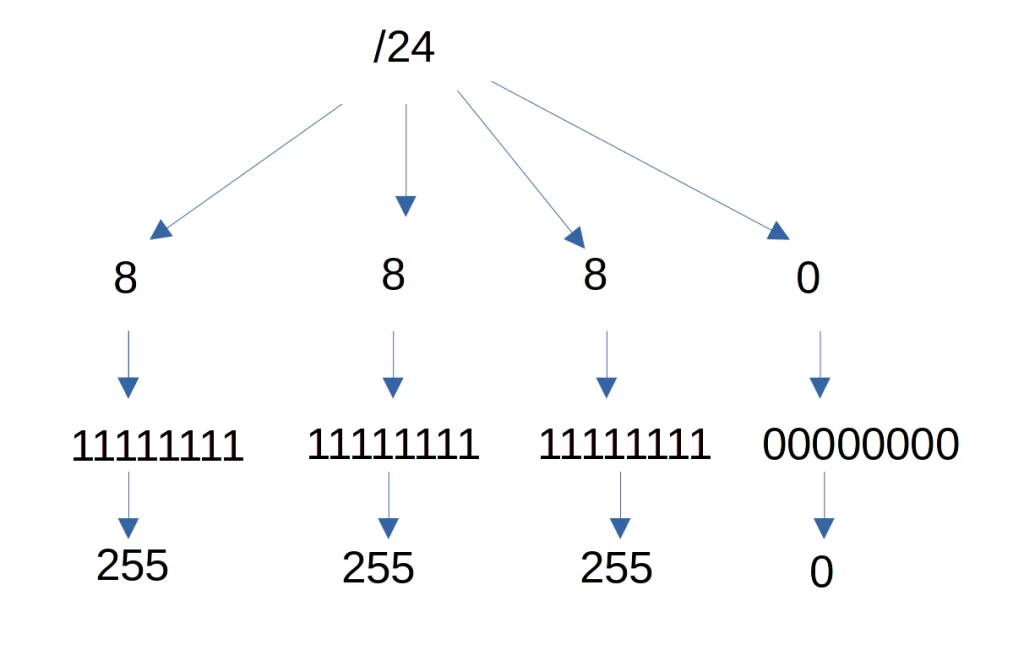

Вся справа в масці підмережі, в тому самому /24, який ми вказуємо після адреси. В ipv4 все зводиться до 4 байтів, для IP адреси є 4 байти і для маски є 4 байти. Кожен байт складається з 8 біт яких можна вмістити 256 значень – від 0 до 255. Скажімо, в масці /24 – який інакше буде 255.255.255.0 – повністю забиті перші 3 октета, тобто. перші 3 байти, але останній байт повністю вільний. А отже, він може прийняти 256 значень. Це й каже нам, які адреси можуть бути використані у цій підмережі. Правда адреса 0 виділяється як адреса мережі, а адреса 255 – як адреса броадкаста. Скажімо, якщо надіслати якийсь пакет на адресу 10.0.1.255 – цей пакет прийде всім хостам, у яких адреса в підмережі 10.0.1.0/24.

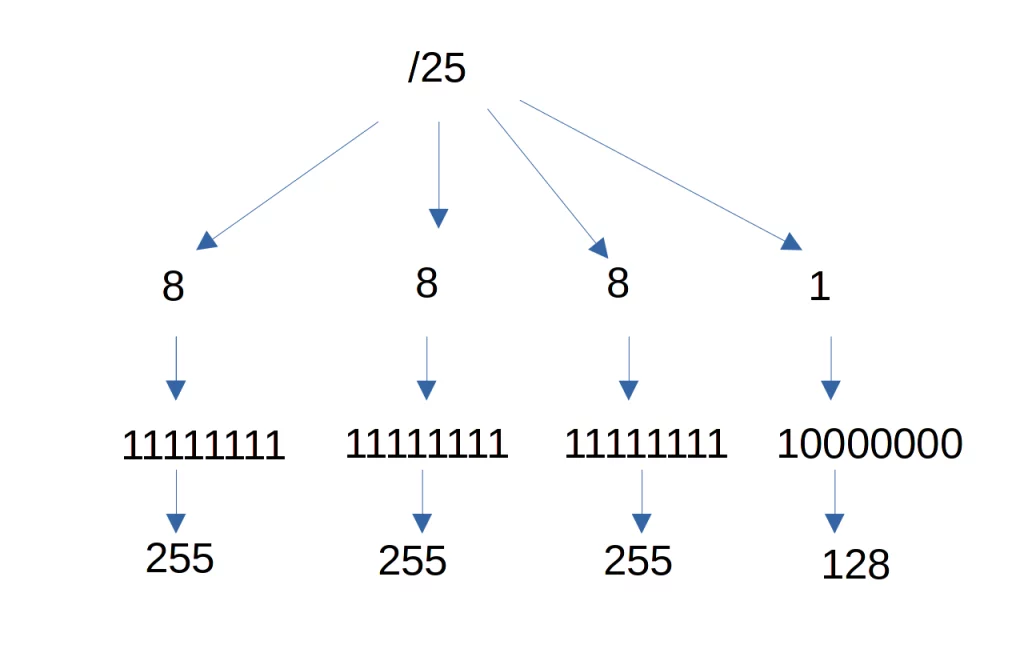

Наприклад візьмемо іншу маску – /25. У такому разі в останньому октеті забивається перший біт, тому кількість варіацій скорочується вдвічі – залишається лише 128 адрес. В результаті адреси будуть від 0 до 127, при цьому 0 залишиться адресою мережі, а broadcast адресою стане 127. Пристроям можна буде призначити адреси від 1 до 126.

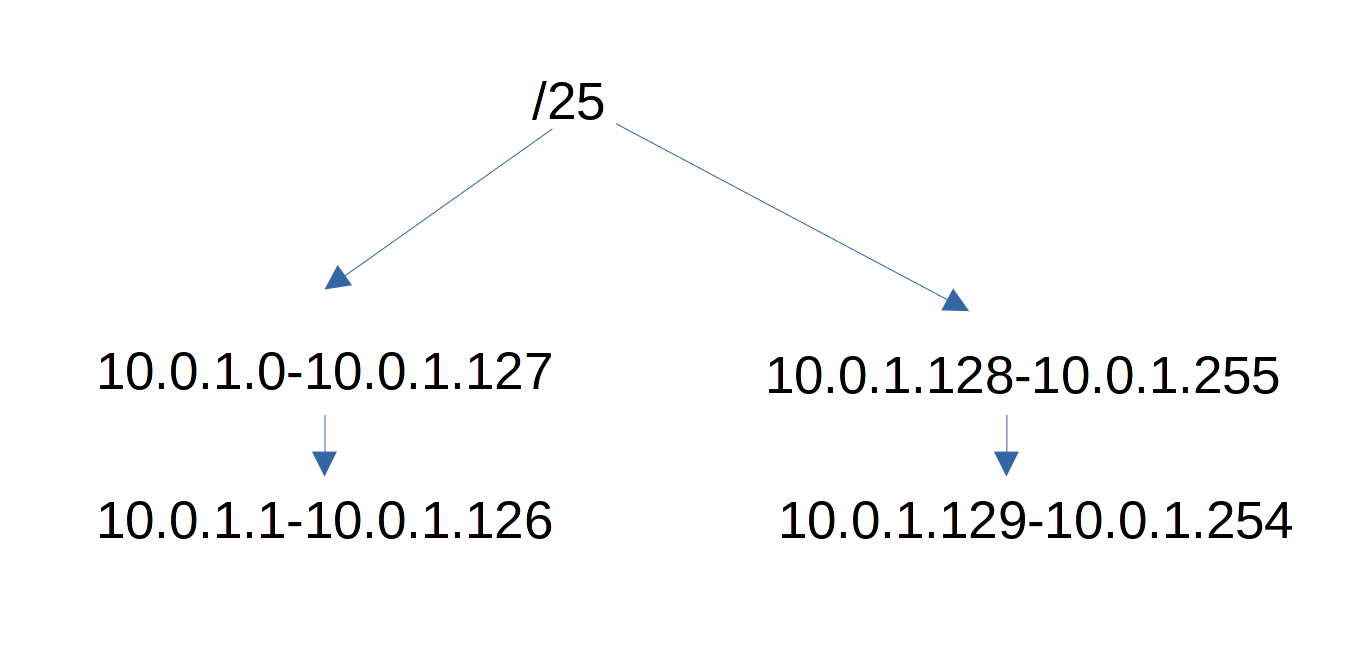

При цьому через те, що ми поділили мережу навпіл, з’являється друга мережа – вона починається від 10.0.1.128 до 10.0.1.255. Ну і IP адреси будуть варіюватися від 129 до 254.

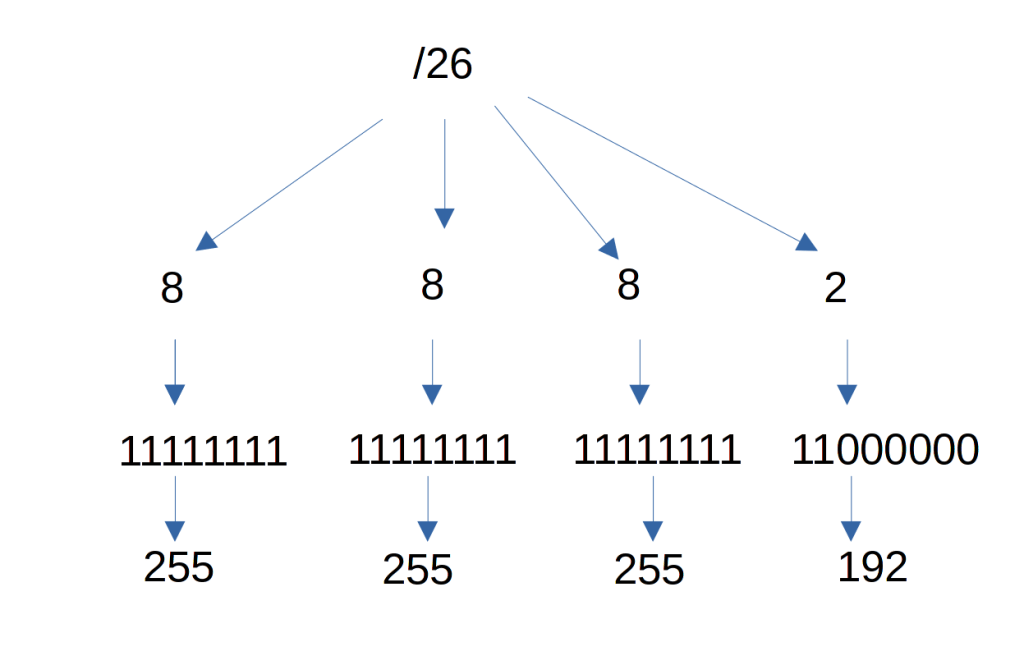

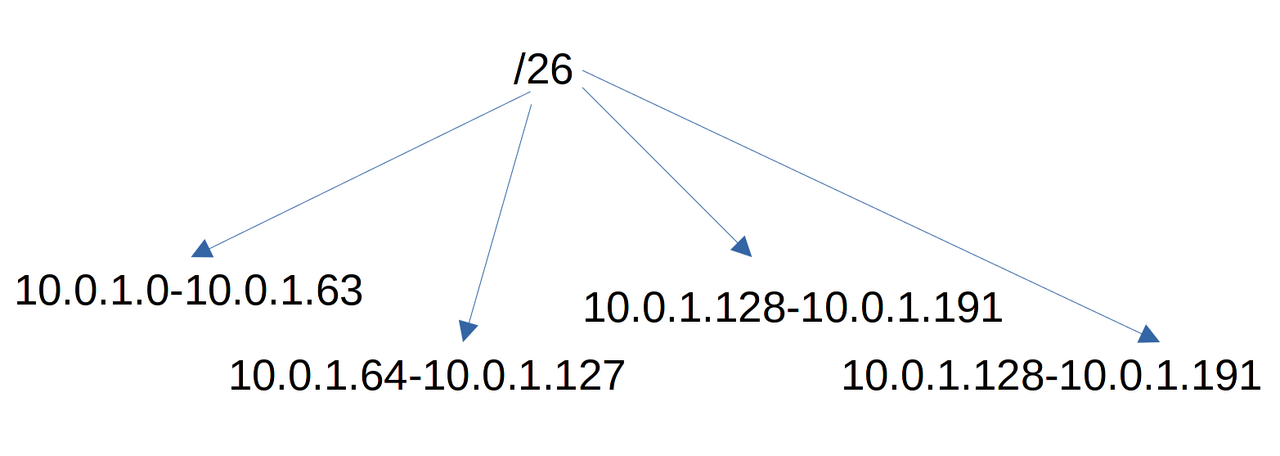

За тією ж логікою /26 – тепер у нас вільними залишаться 64 адреси.

І таким чином з’являться 4 мережі по 64 адреси, та й природно не забувайте про адресу мережі та броадкаст, через що -2 адреси.

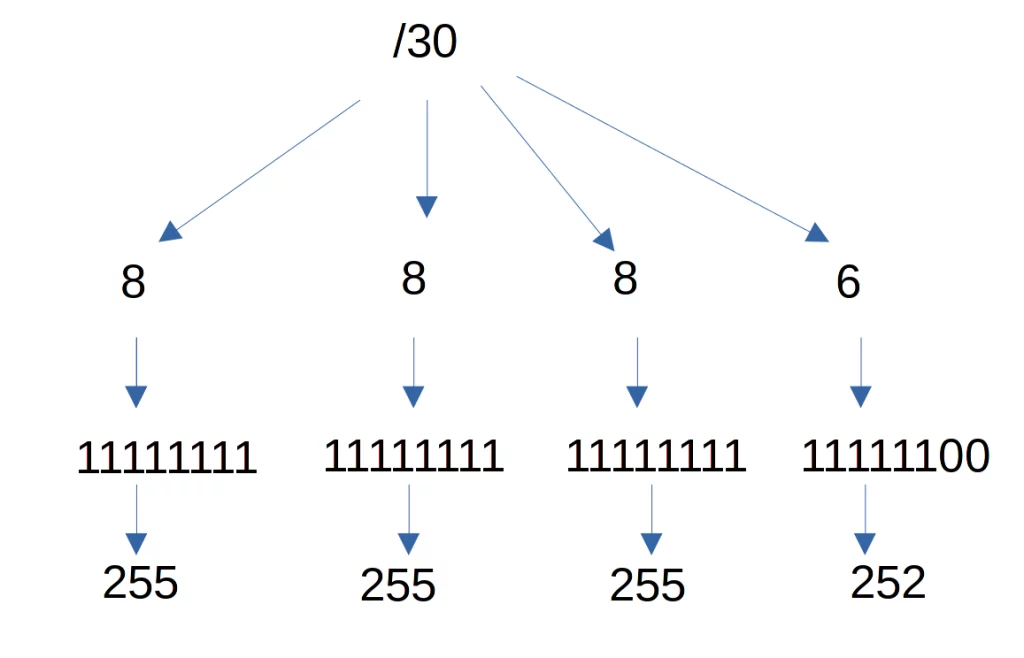

Якщо ви орендуєте у провайдера одну публічну адресу, дуже часто провайдер виділяє вам разом з адресою маску /30 – в таку сітку входить 4 адреси. Забираємо -2 – виходить дві адреси. Одна адреса буде адресою вашого роутера, а друга адресою роутера провайдера. Просто провайдер не хоче садити всіх клієнтів в одну мережу, оскільки це не дуже безпечно. Але при цьому не може заради вас одного виділити цілих 254 публічні адреси. Тому й потрібна така сегментація – коли адрес мало, але вам потрібно якось ділити їх.

Якщо у вас у компанії не десятки тисяч пристроїв, то часто можна не морочитися з масками – адрес для локальних мереж величезна кількість, тому на кожну мережу можна вішати маску /24. Хоча іноді доводиться ділити підсіти, тобто. робити з однієї великої підмережі кілька невеликих.

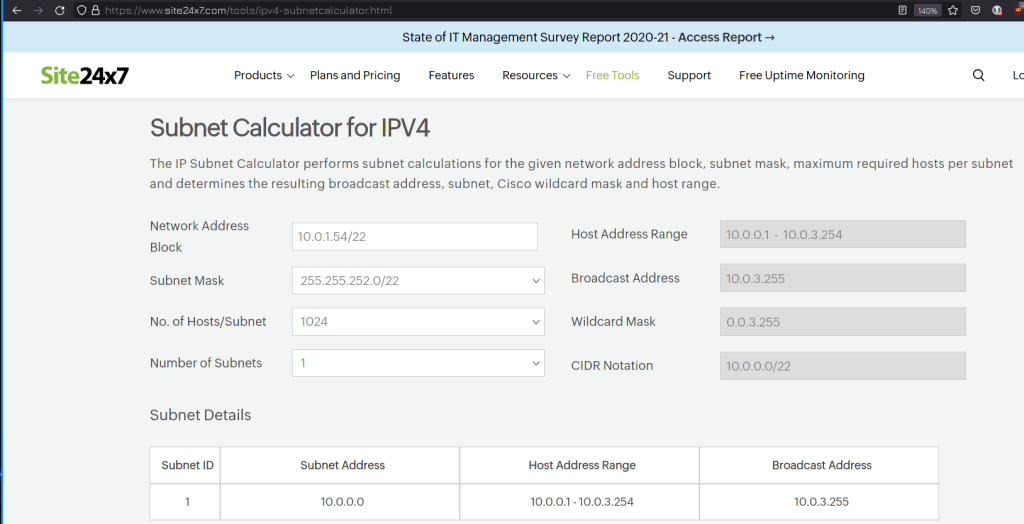

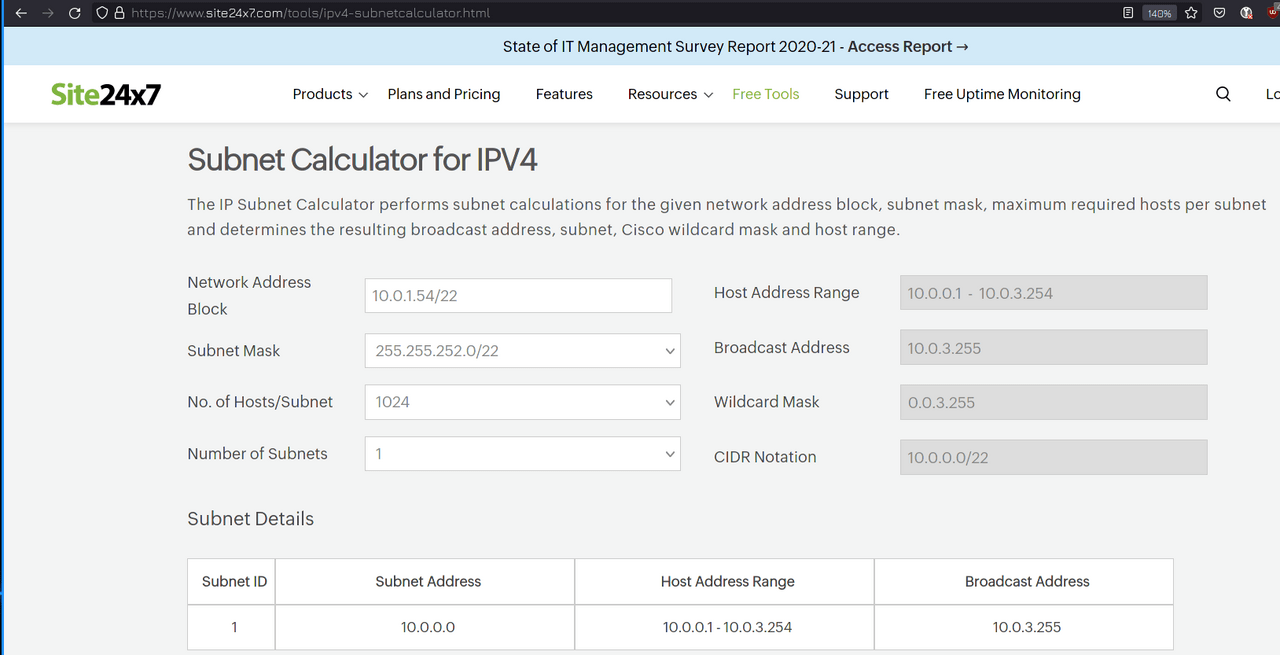

Але зазвичай підрахунки підмереж, масок та адрес це завдання мережного адміністратора, проте системний адміністратор повинен мати про це уявлення. Щоб хоча б розуміти, що виставляючи таку маску, такі хости будуть з ним в одній підмережі, а такі в іншій. Загалом непогано б вміти це робити просто побачивши маску, але це приходить із досвідом. У будь-якому випадку, в інтернеті є величезна кількість калькуляторів підмереж – просто погуглить subnet calculator. Вони дозволять вам зрозуміти, яку маску потрібно виставляти, чи які хости входять у вашу підсіть.

А бачачи хто входить у вашу підмережу, ви розумієте, хто до неї не входить. І хоча ми відокремлюємо, ізолюємо підмережі – ми все ж таки хочемо, щоб хости могли спілкуватися. Відокремлюючи користувачів від серверів, нам все одно потрібно, щоб користувачі могли звертатися до серверів.

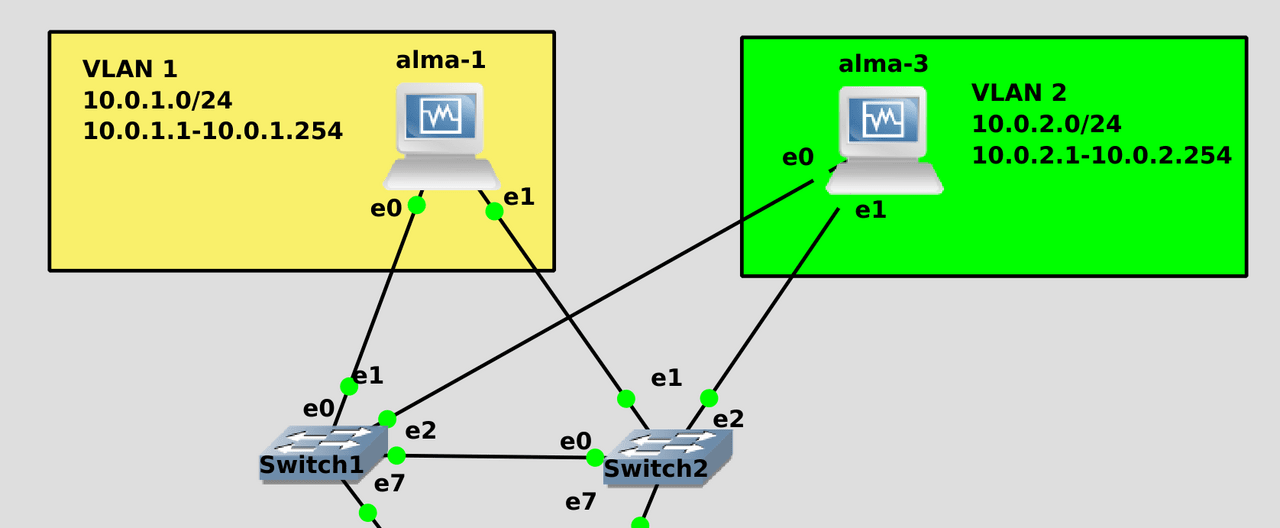

І для цього нам потрібний пристрій, який буде одночасно і в першій мережі, і в другій. Якщо кожна підсіти ця кімната, то потрібні двері, які є одночасно в обох кімнатах. І цими дверима виступає маршрутизатор, чи інакше його називають роутер. Основне завдання роутера – перенаправляти пакети з однієї підмережі до іншої. Тобто. роутер мешкає на 3 рівні моделі OSI – мережевому.

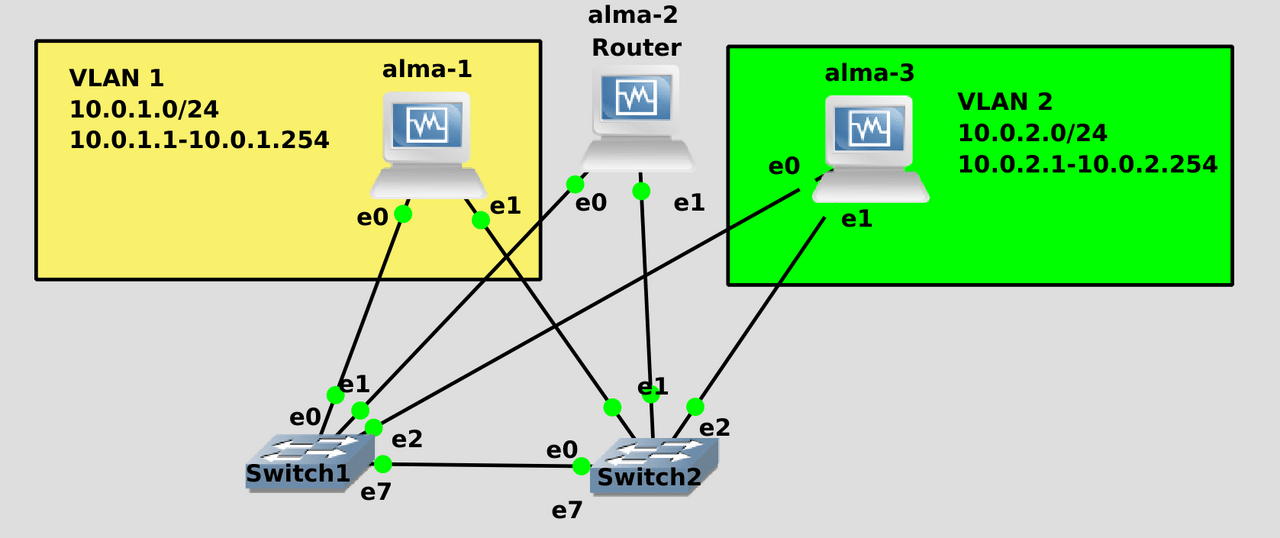

Скажімо, alma1 хоче звернутися до alma3. Для цього alma1 повинна розуміти, що шлях alma3 веде через router. А роутер у своїй повинен мати адресу як у мережі 10.0.1.0, і у мережі 10.0.2.0. Тобто. Світчі з’єднують пристрої в рамках однієї підмережі, а роутери з’єднують різні підмережі, формуючи цілу мережу. А з’єднуючи одні роутери з іншими, ми зв’язуємо мережі і в результаті це все формує цілий інтернет.

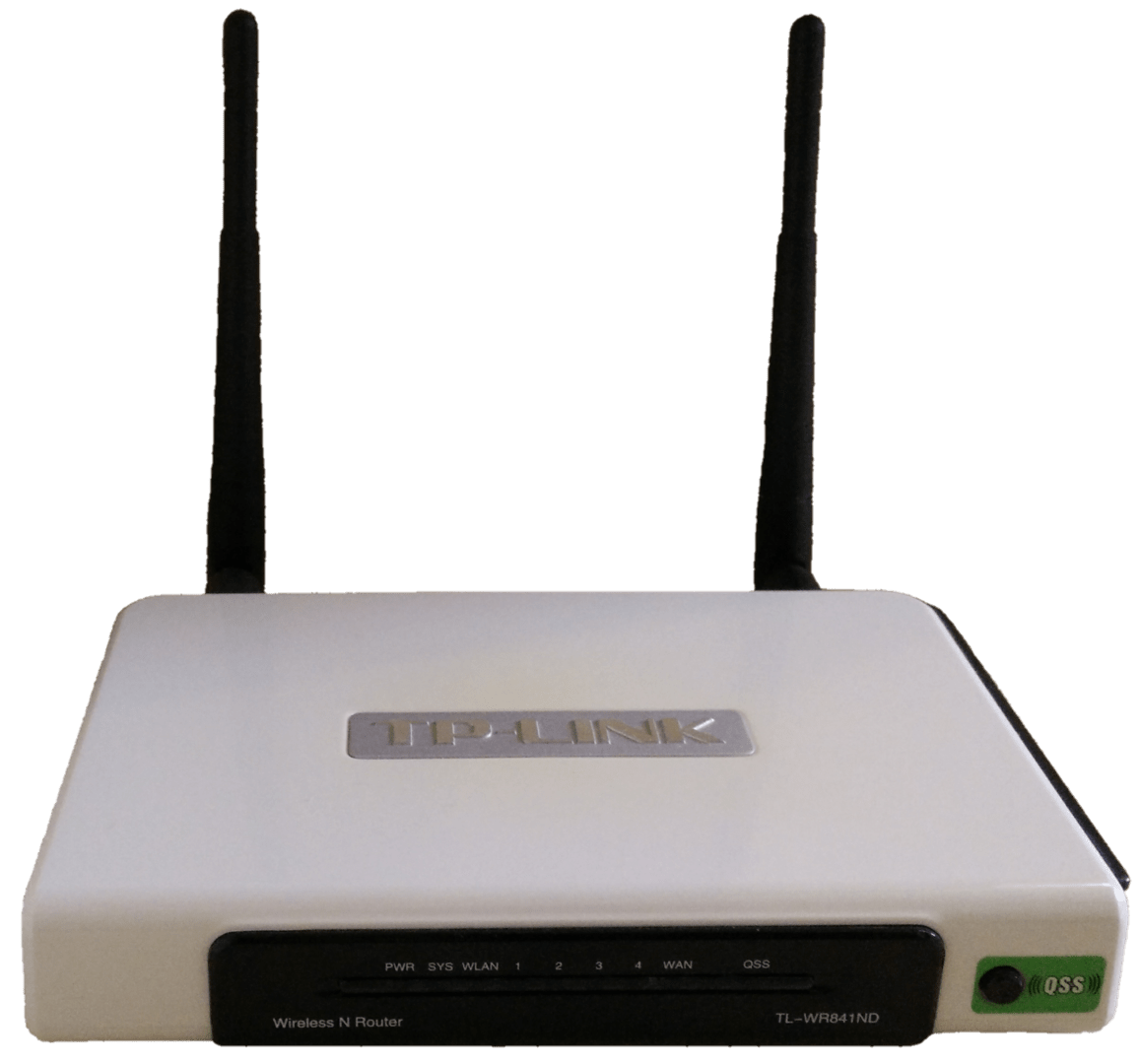

З домашніми роутерами ви всі знайомі – невелика коробочка, в якій як мінімум 2 порти – один йде до провайдера, а другий до вашої локальної мережі.

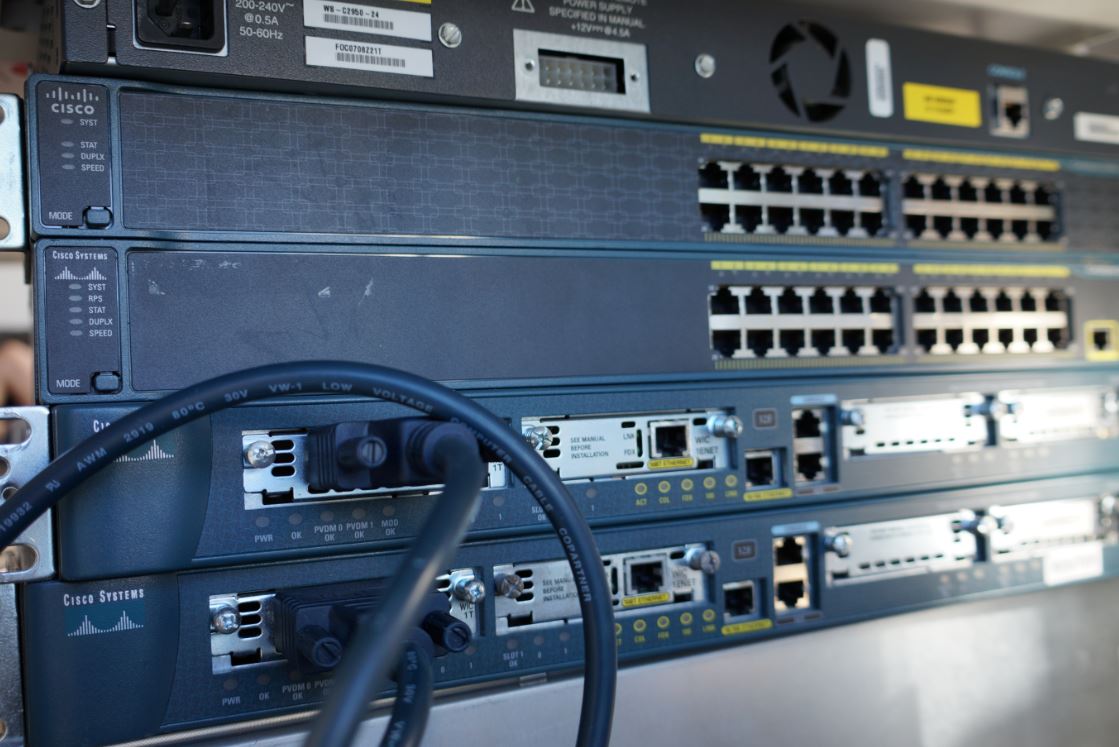

Звичайно, в середніх і великих компаніях багато трафіку і такої коробочки недостатньо, тому використовуються роутери серйозніші, які можуть передавати десятки і сотні гігабіт на секунду, при цьому їх можна монтувати в річки.

Можливо, ви запитали себе – а навіщо нам потрібно відокремлювати мережі, якщо в результаті ми їх з’єднуємо через роутери? В чому сенс?

Якби роутер був лише роутером, то сенсу справді було б мало. Не те щоб зовсім не було, як мінімум через роутер не ходить l2 broadcast трафік, і тому він не ходив би від мільярдів пристроїв і не перенавантажував би всі світчи у світі. У сучасному світі сенсу від чистого роутера немає – недостатньо просто пропускати трафік, треба його ще перевіряти. Так, ми хочемо, щоб користувачі могли звертатися до серверів, але не всім і не за будь-яким протоколом. Не кожному користувачеві потрібний доступ на сервер по ssh, зазвичай вистачає доступу по HTTPS. Та й мало кому з користувачів необхідно безпосередньо на сервер з базою даних.

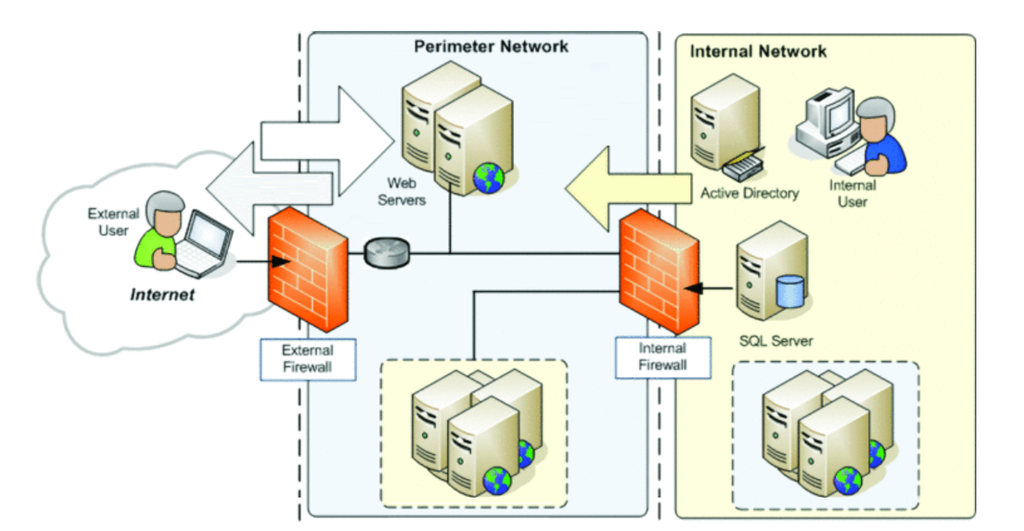

Тому на роутерах майже завжди є мережевий firewall. Він не просто пропускає весь трафік, а й перевіряє – а чи можна комп’ютеру 1 доступ до сервера 1? Якщо ні – цей пакет блокується. Але недостатньо просто перевірити доступ від одного IP до іншого – може ми хочемо дозволити доступ по 80, але блокувати по 22 порту? Значить через файрвол роутер повинен вийти за рамки l3 – і, як мінімум, мислити на 4 рівні – транспортному, який відповідає за порти.

Але для сучасних роутерів цього навіть недостатньо. Так, ми хочемо, щоб користувач міг заходити на сервер по 80 порту, але мало що там користувач робить? А раптом він намагається використати якусь вразливість веб-сервера? Чи, скажімо, ми дозволяємо нашому користувачеві доступ до інтернету, але не хочемо, щоб він заходив на якісь небезпечні сайти? Просто давши йому доступ по 80 і 443 порту, ми ніяк не перевіримо, на який саме сайт він заходить.

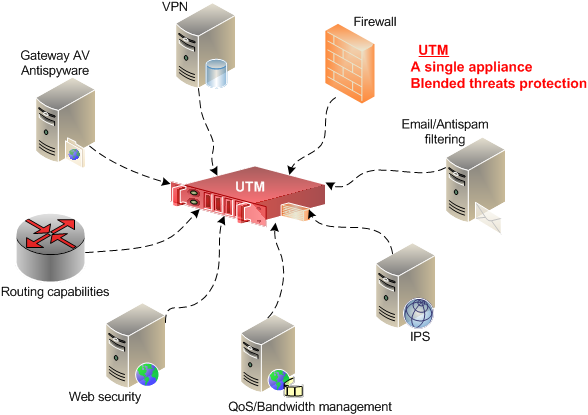

Тому прості мережеві файрволи також давно втратили сенс, замість них використовуються так звані UTM – це одночасно і роутер, і мережевий файрвол, і сервер VPN, і антивірус, і у нього є купа інших примочок щодо безпеки. Цей пристрій діє на всіх рівнях мережі для комплексного захисту інфраструктури. Природно, такі рішення коштують набагато дорожче за звичайні роутери. Але якщо вже ми взялися пов’язувати те, що ізолювали – то і цей зв’язок має бути безпечним. Однак які б багатофункціональні не були сучасні рішення, основи маршрутизації залишилися ті самі, все інше це примочки.

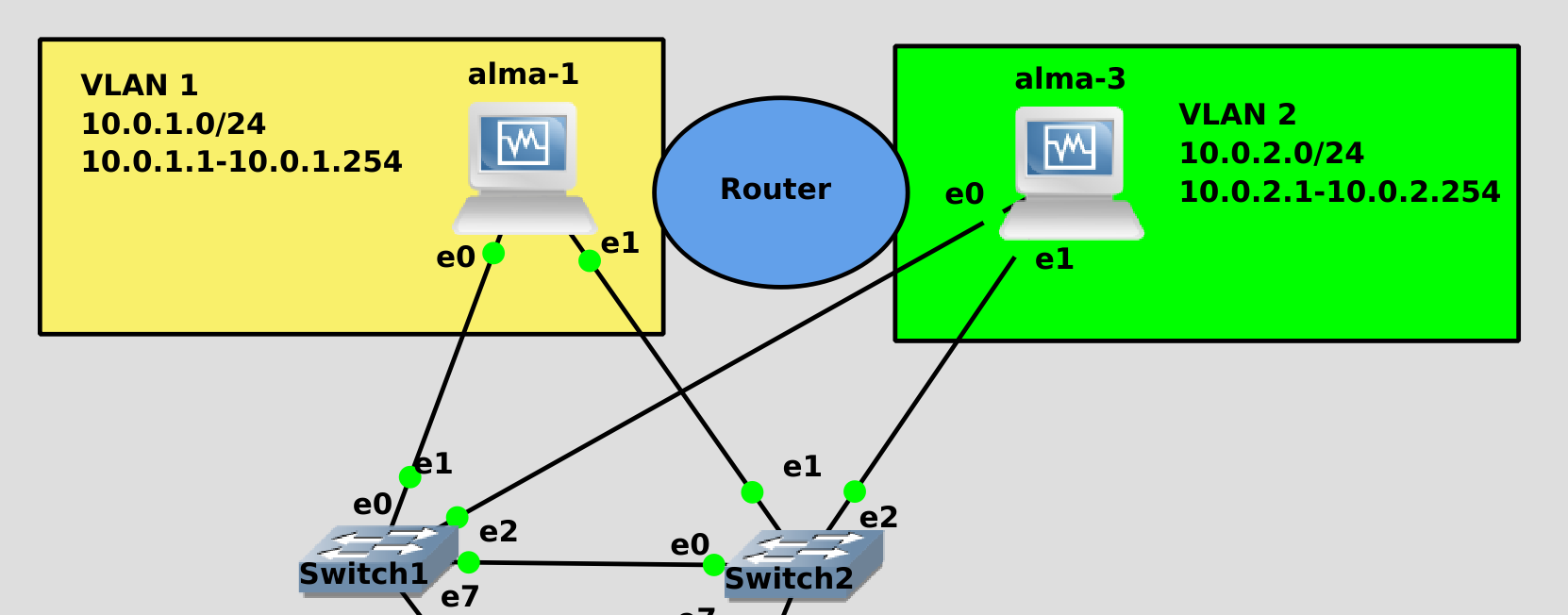

Тому спочатку треба розібратися з роутингом. Чимало сучасних роутерів засновані на Linux, та й ми зробимо так само. Нехай alma2 буде нашим роутером.

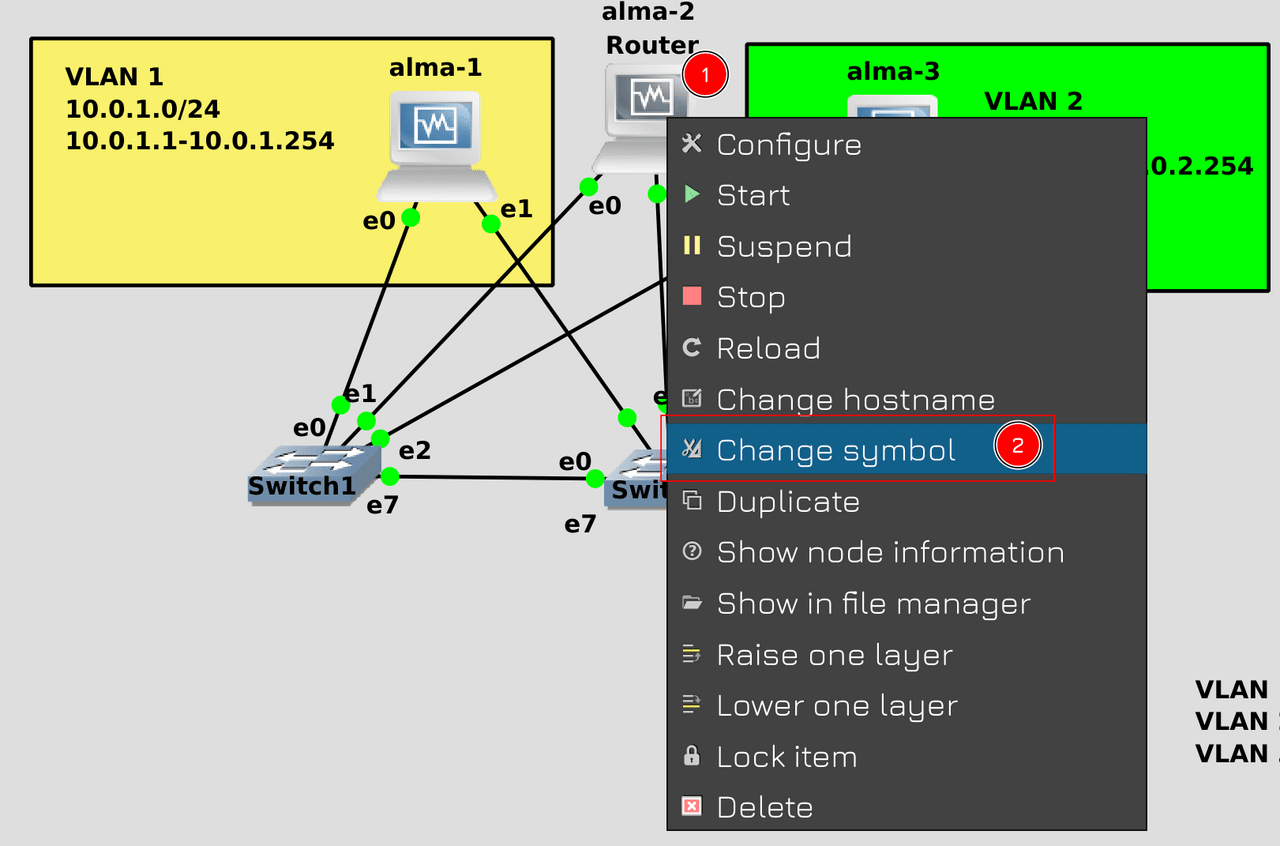

При цьому для автентичності змінимо його іконку на роутер. Для цього правою кнопкою миші натисніть на alma2 і оберіть «Change symbol».

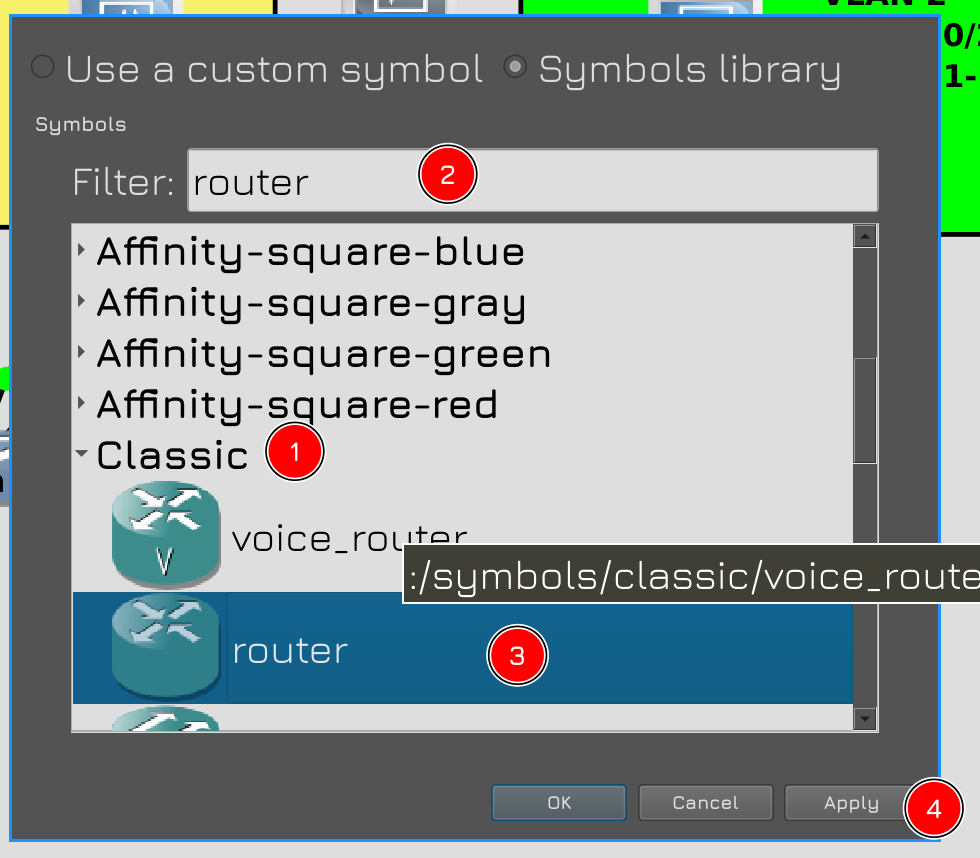

Розкрийте Classic та в полі Filter напишіть router. Виберіть вказаний символ та натисніть Apply.

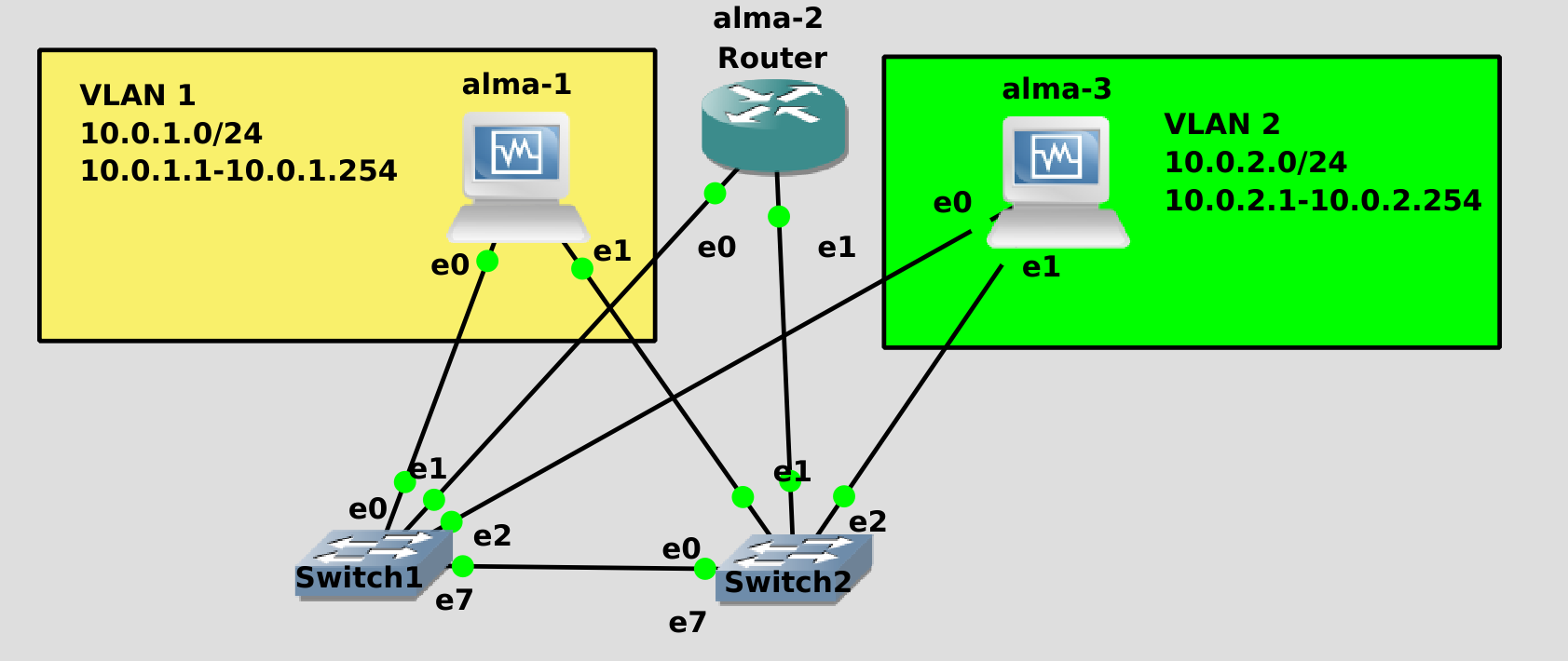

Тепер у alma2 символ роутера. Залишилося його зробити.

Але спочатку треба підготувати мережу на хостах. Минулого разу на всіх 3 хостах ми додали всі 3 влана, тому хости будуть бачити один одного прямо:

nmcli con sh

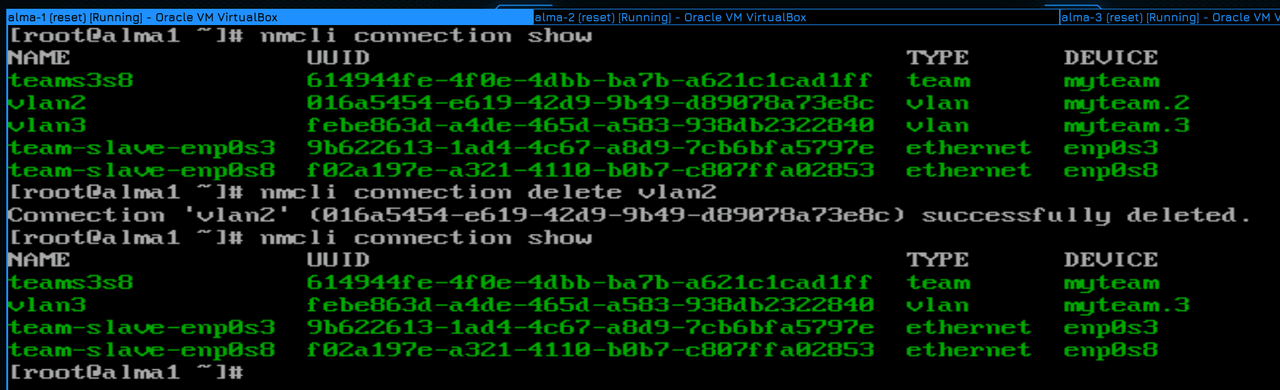

Нам же треба, щоб хост 1 був тільки в першій лані – для цього видаляємо влан 2 з першого хоста:

nmcli con del vlan2
nmcli con sh

nmcli con sh

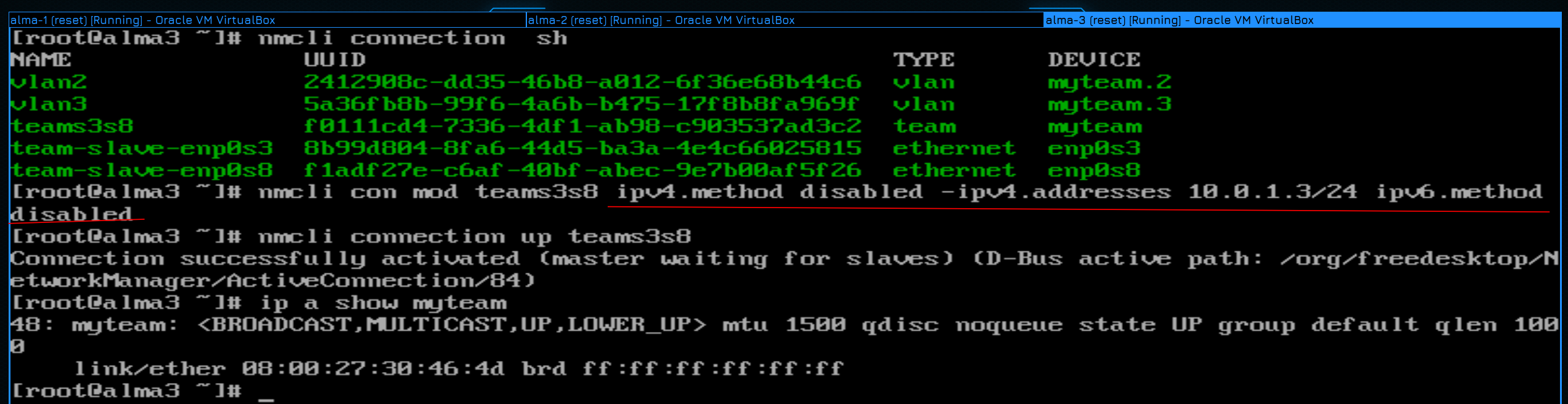

nmcli con mod teams3s8 ipv4.method disabled -ipv4.address 10.0.1.3/24 ipv6.method disabled

nmcli con up teams3s8
ip a show myteam

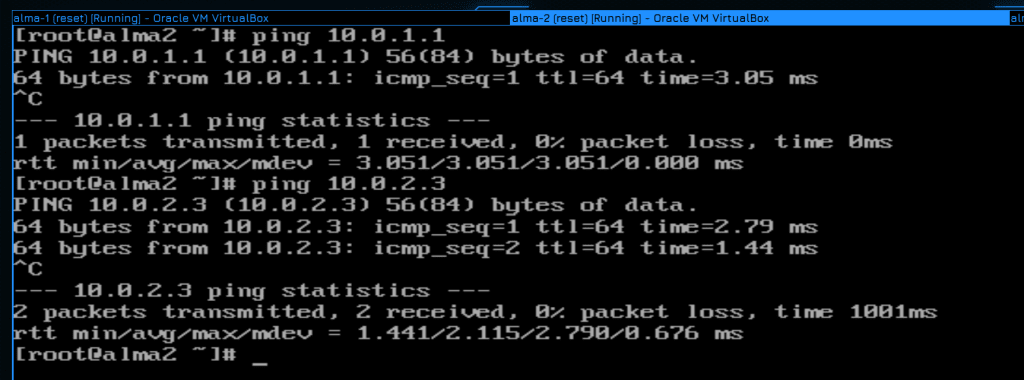

Для початку переконаємося, що alma2 бачить перший хост по мережі 1.0:

ping 10.0.1.1

та третій по мережі 2.0:

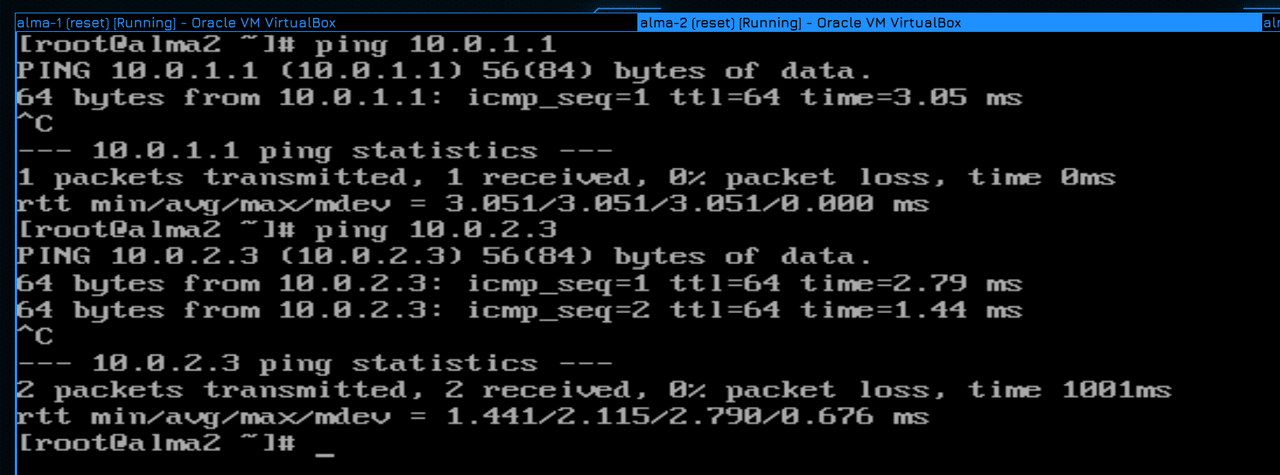

ping 10.0.2.3

Все пінгується, отже мережа готова.

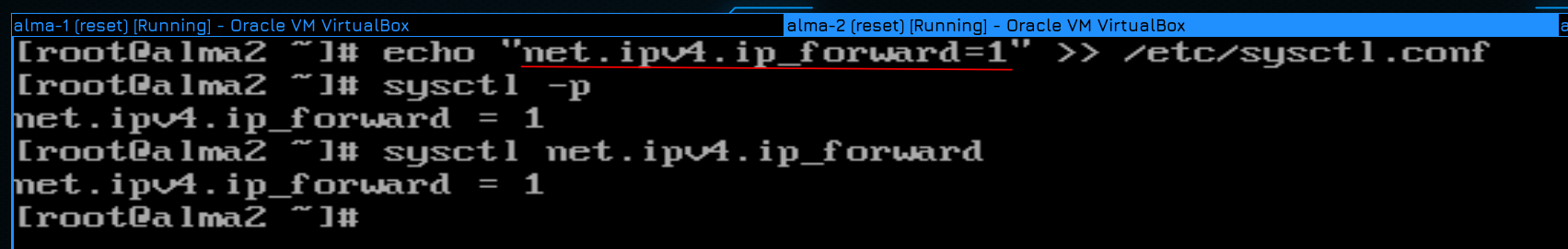

Далі ми маємо на рівні ядра включити маршрутизацію. Це можна зробити тимчасово, але краще відразу збережемо це в налаштуваннях. Для цього потрібно у файлі /etc/sysctl.conf додати рядок net.ipv4.ip_forward=1:

echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf

Після чого для застосування налаштувань використовуємо sysctl з опцією -p:

sysctl -p

Якщо все нормально – ви побачите параметр із новим значенням. А щоб у будь-який момент перевірити, чи ця опція включена, можна просто вказати її з sysctl:

sysctl net.ipv4.ip_forward

І тепер alma2 перенаправлятиме пакети з одного інтерфейсу на інший.

Але цього не достатньо. Якщо ми спробуємо з alma1 пінганути 10.0.2.3:

ping 10.0.2.3

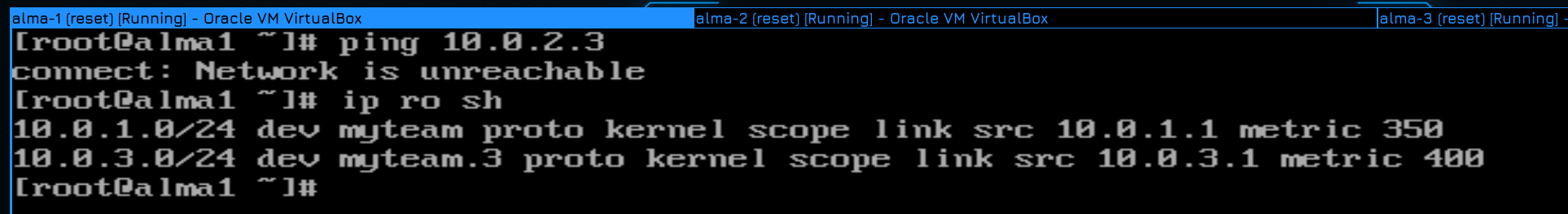

ми побачимо помилку – network is unreachable. Просто alma1 взагалі без поняття, як достукатися до цієї адреси. Щоб це зрозуміти, подивимося таблицю маршрутизації:

ip ro sh

Як бачите, alma1 знає лише про мережі 10.0.1.0 та 10.0.3.0.

Тобто. ми їй повинні вказати, що шлях до адреси 10.0.2.3 лежить через альму2, причому через ту адресу, яка нам доступна:

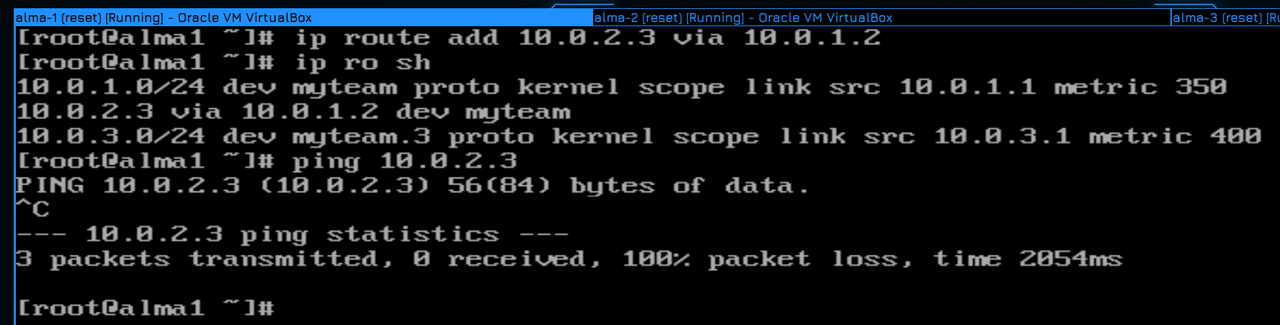

ip route add 10.0.2.3 via 10.0.1.2
ip ro sh

Як бачите, у нас з’явився ще один маршрут. Спробуємо пінганути?

ping 10.0.2.3

І нічого немає відповіді. Чи є ідеї, чому так? Спробуємо розібратися.

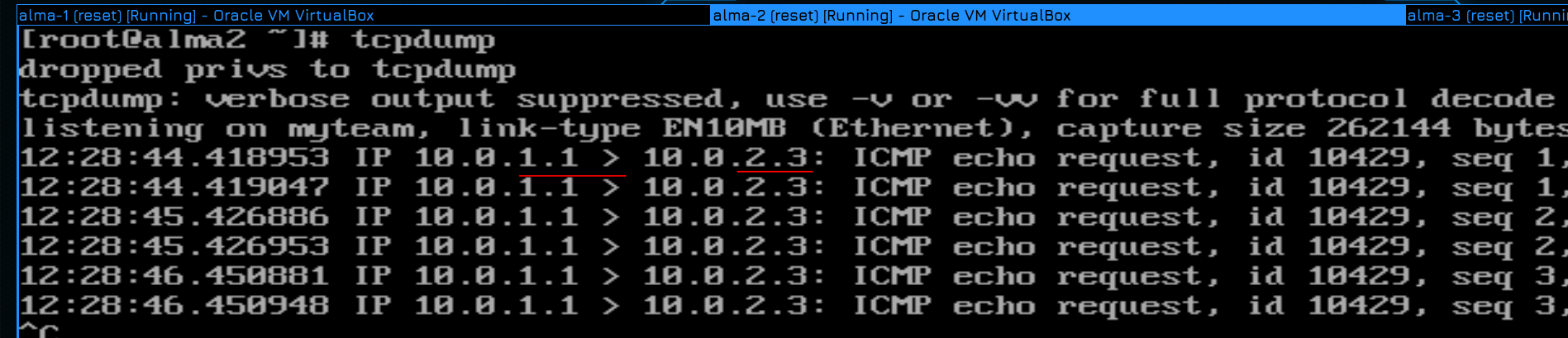

Для цього стартуємо пінг та йдемо на alma2, де запускаємо tcpdump:

tcpdump

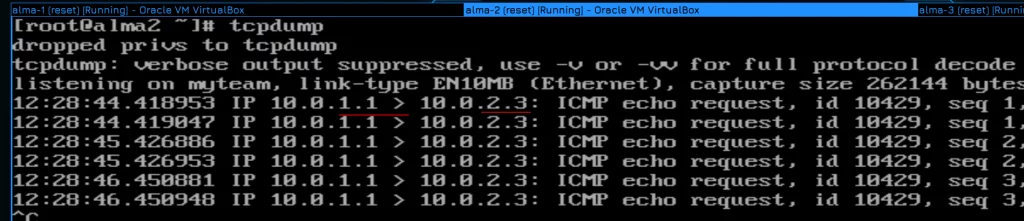

І так, у висновку бачимо, що пакети від alma1 все-таки доходять до alma2. Більше того, вони перенаправляються на alma3. Але ми не бачимо, щоб alma3 надсилала відповідь – усі пакети виходять виключно від alma1. Якщо відповіді немає – значить або alma3 не хоче відповідати, або не знає куди.

Дивимося таблицю маршрутизації на alma3:

ip ro sh

alma3 без поняття, як відповісти alma1. Давайте додамо маршрут, але, цього разу, не на один конкретний хост, а на цілу мережу:

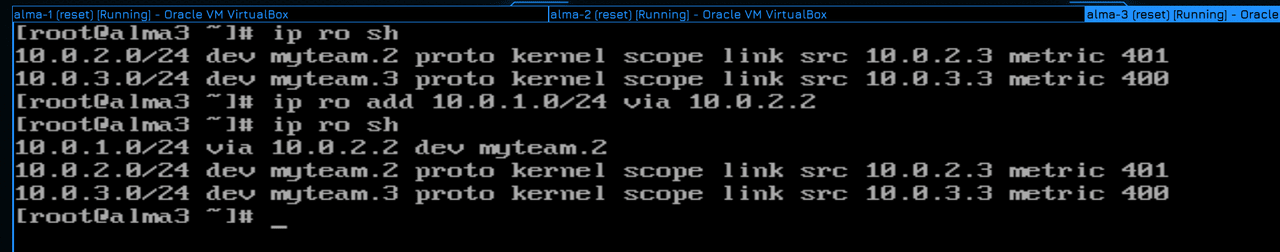

ip ro add 10.0.1.0/24 via 10.0.2.2
ip ro sh

Тепер alma3 на будь-яку з адрес мережі 10.0.1.0 буде направляти пакет через 10.0.2.2.

І тепер при спробі пінгу:

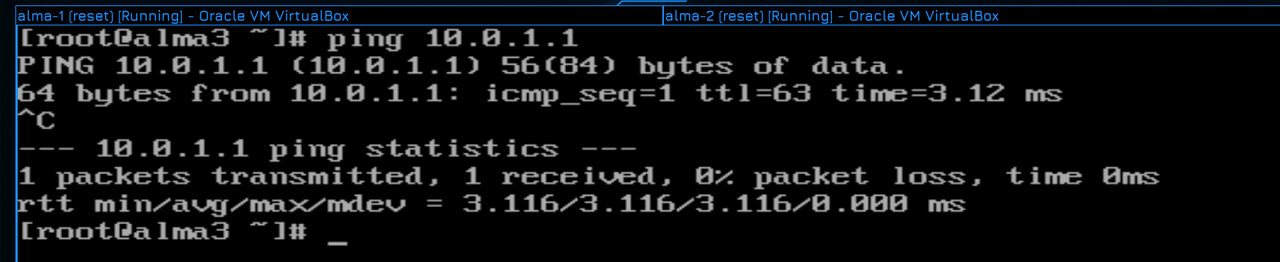

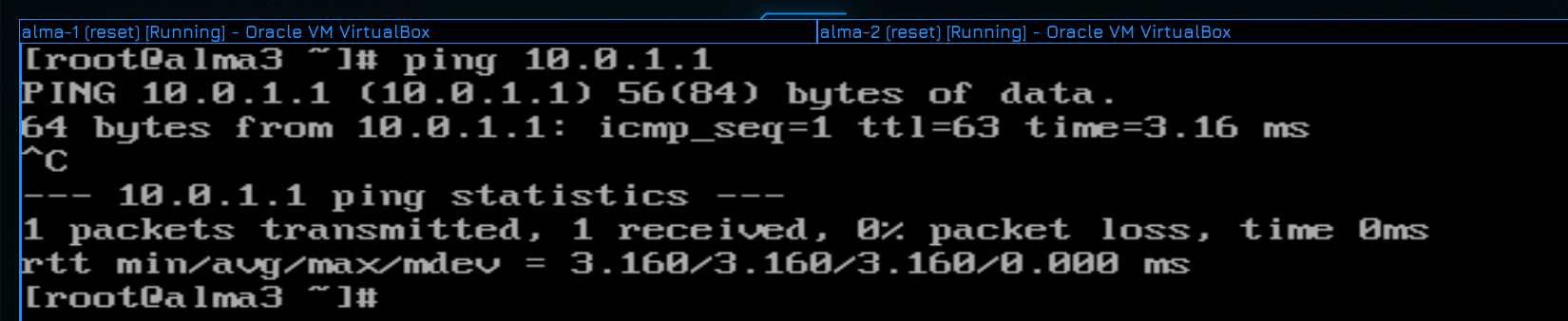

ping 10.0.1.1

все працює.

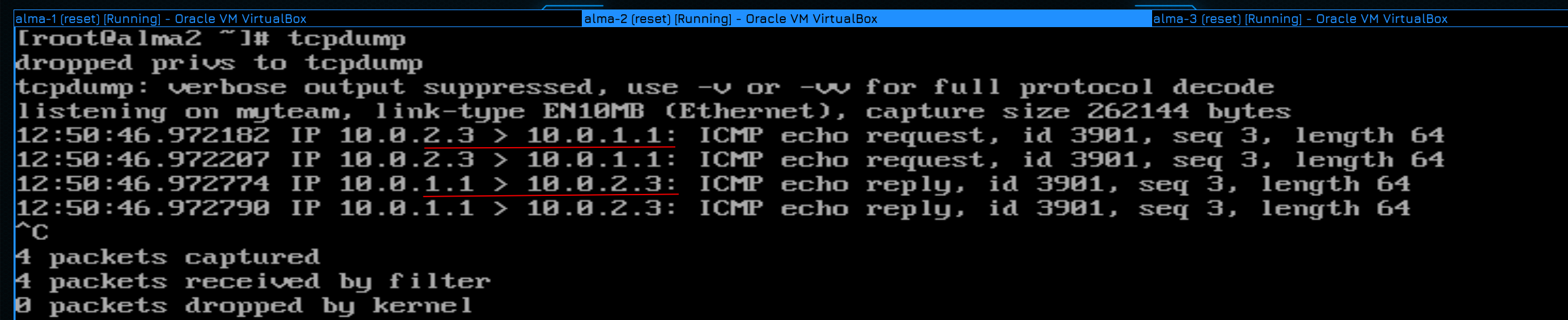

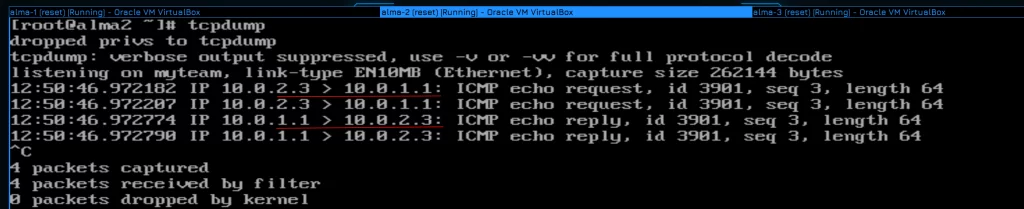

А у tcpdump видно, що пакети йдуть в обох напрямках.

Але це у нас дві підмережі. А якщо їх 5? 10? 100? Скільки підмереж в інтернеті? Хіба ми можемо прописати кожну підсітку у світі? Ні звичайно! Натомість ми використовуємо спеціальний маршрут, званий шлюзом або gateway, або default gateway. Коли комп’ютеру треба звернутися до мережі, куди він не знає маршруту, все посилає в гейтвей. Ми можемо на хостах замість всіх маршрутів зазначити, що гейтвєєм є alma2. І не потрібно буде вказувати, в які мережі цей гейтвей веде – просто всі невідомі мережі за замовчуванням будуть надсилатися на alma2.

Для цього на першій альмі видалимо маршрут, що веде до третього хосту:

ip ro sh

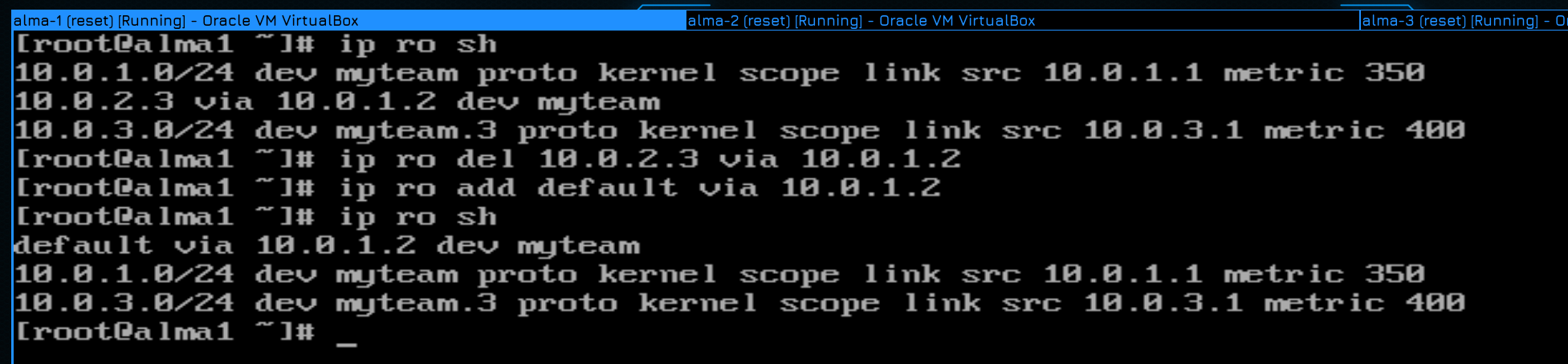

ip ro del 10.0.2.3 via 10.0.1.2

Після чого додамо дефолтний маршрут:

ip ro add default via 10.0.1.2
ip ro sh

Як бачите, з’явився напис default.

На альмі 3 також видаляємо доданий маршрут:

ip ro sh
ip ro del 10.0.1.0/24 via 10.0.2.2

Після чого додаємо gateway. Гейтвей можна вказувати і у вигляді спеціальної IP-адреси:

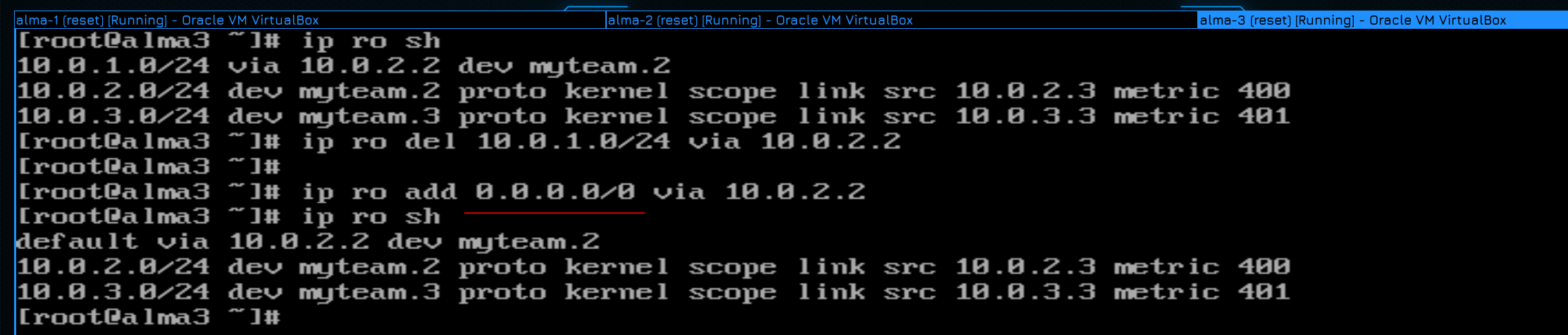

ip ro add 0.0.0.0/0 via 10.0.2.2
ip ro sh

Це означає будь-яку адресу в будь-якій підмережі.

Ну і для перевірки запустимо пінг:

ping 10.0.1.1

Як видно все працює.

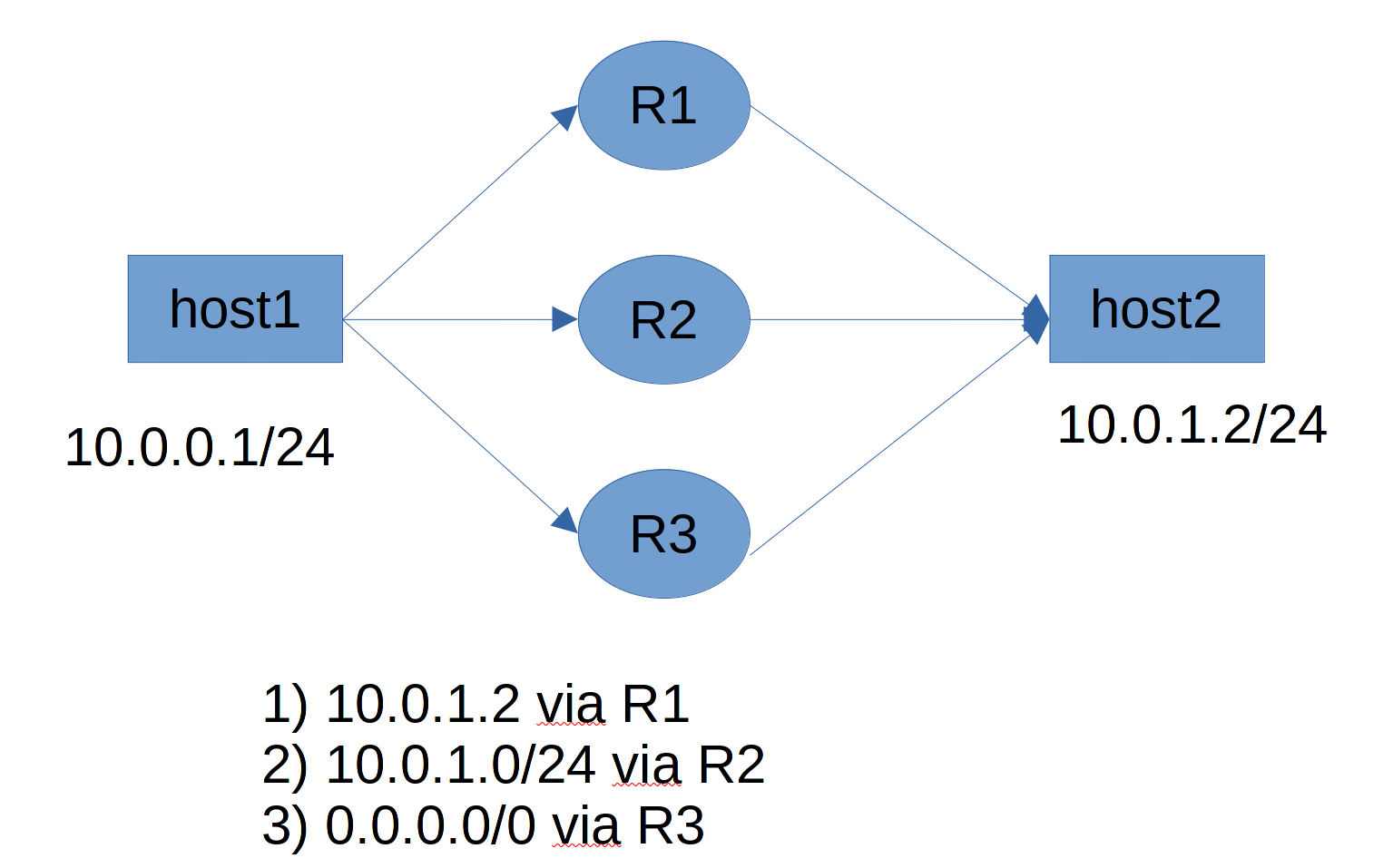

Маршрутів і роутерів, які ведуть до тих самих хостів може бути кілька. Але пріоритет у тих маршрутів, які точніші. Тобто. умовно, якщо маршрут через роутер 1 до конкретного хосту, через роутер 2 до цілої підмережі, а роутер 3 вкажу як гейтвей, то звертаючись до хоста буде використовуватися маршрут через роутер 2.

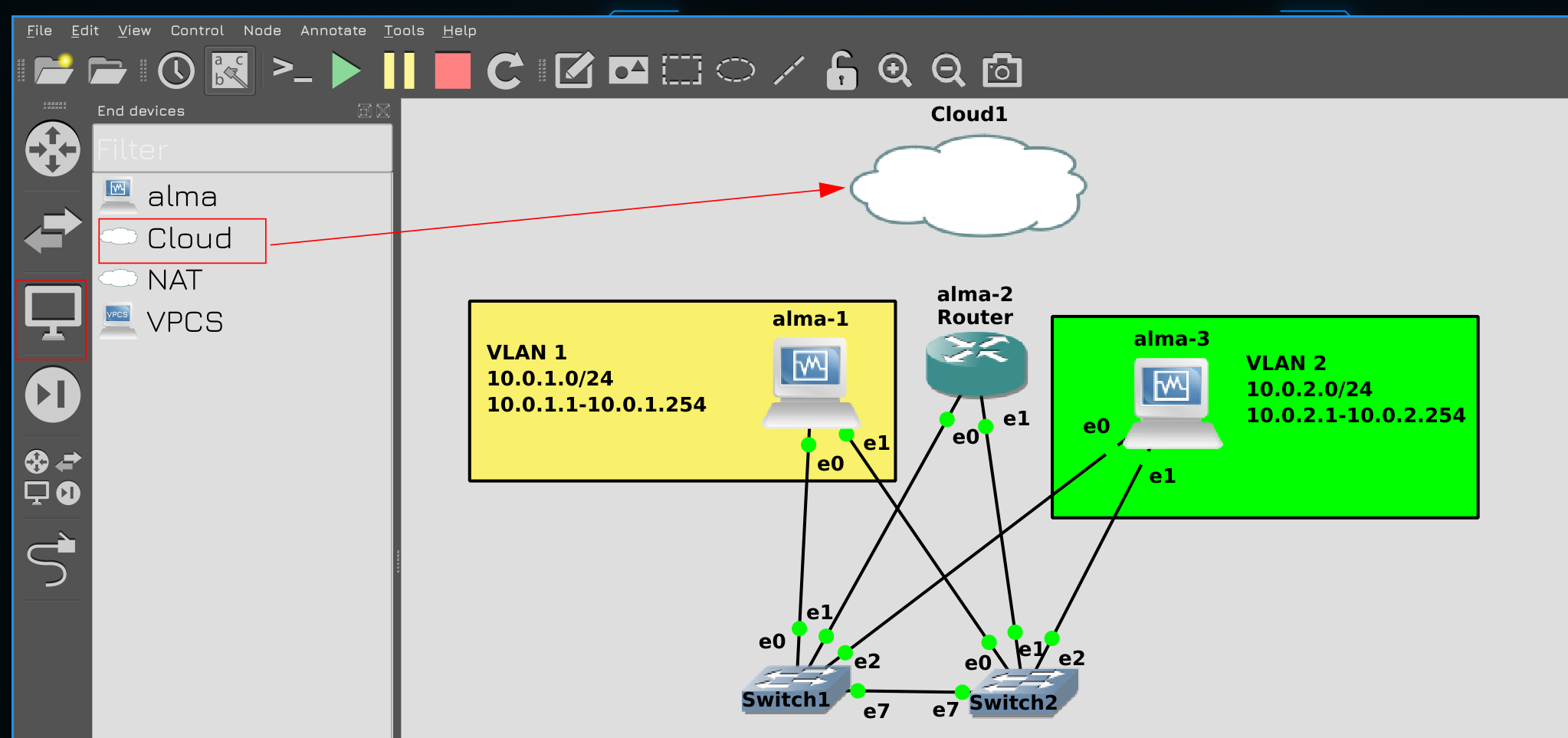

Тепер підключимо нашу схему до інтернету. Для цього натисніть GNS на іконку монітора в лівій панелі, виберіть Cloud і перетягніть в центр.

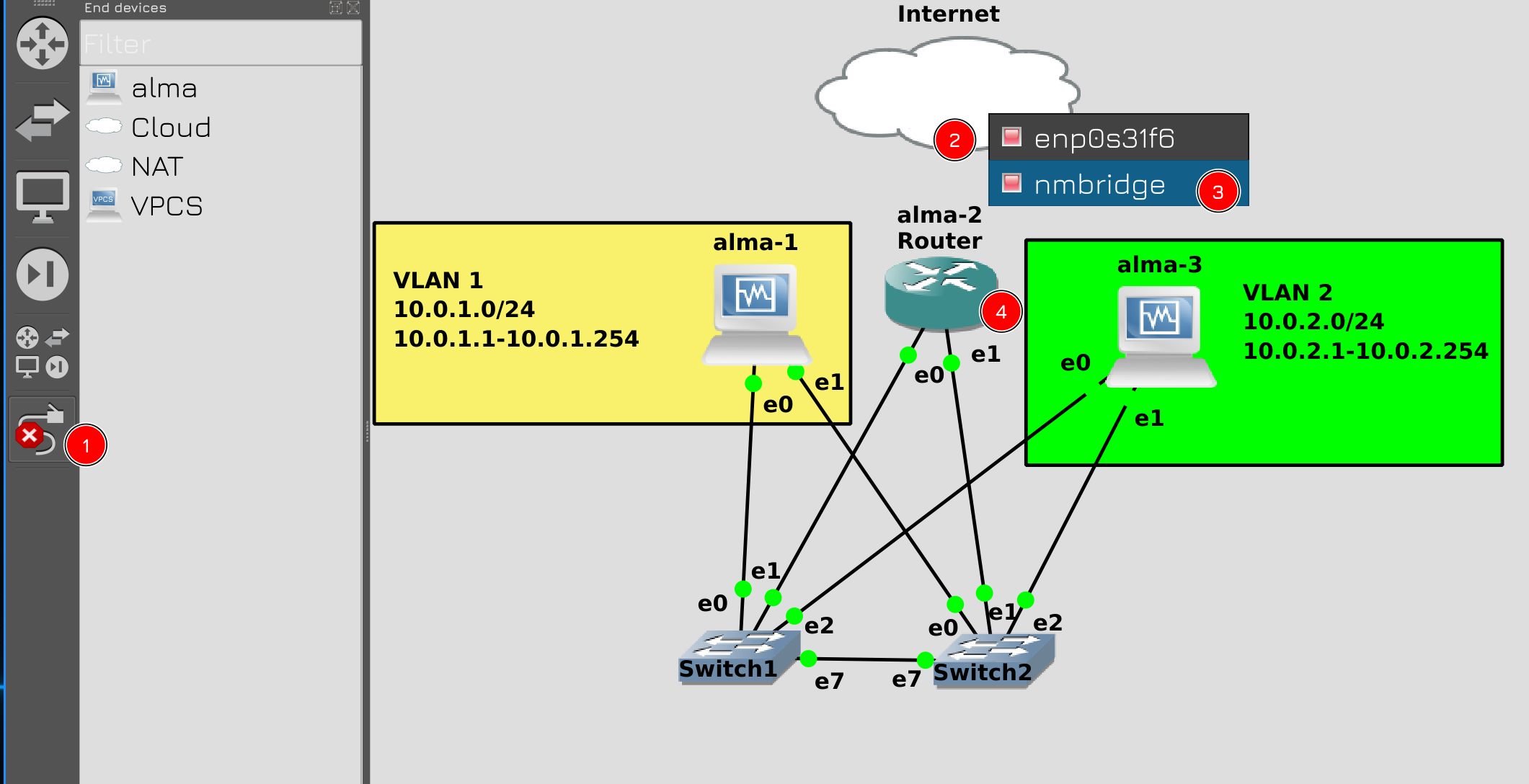

Потім підключіть хмару до роутера за допомогою кабелю. Хмара представляє ваш комп’ютер, і як ми в VirtualBox вибирали адаптер для мережного моста, також і тут потрібно вибрати адаптер комп’ютера, підключений до мережі. З боку alma2 виберіть 3 порти.

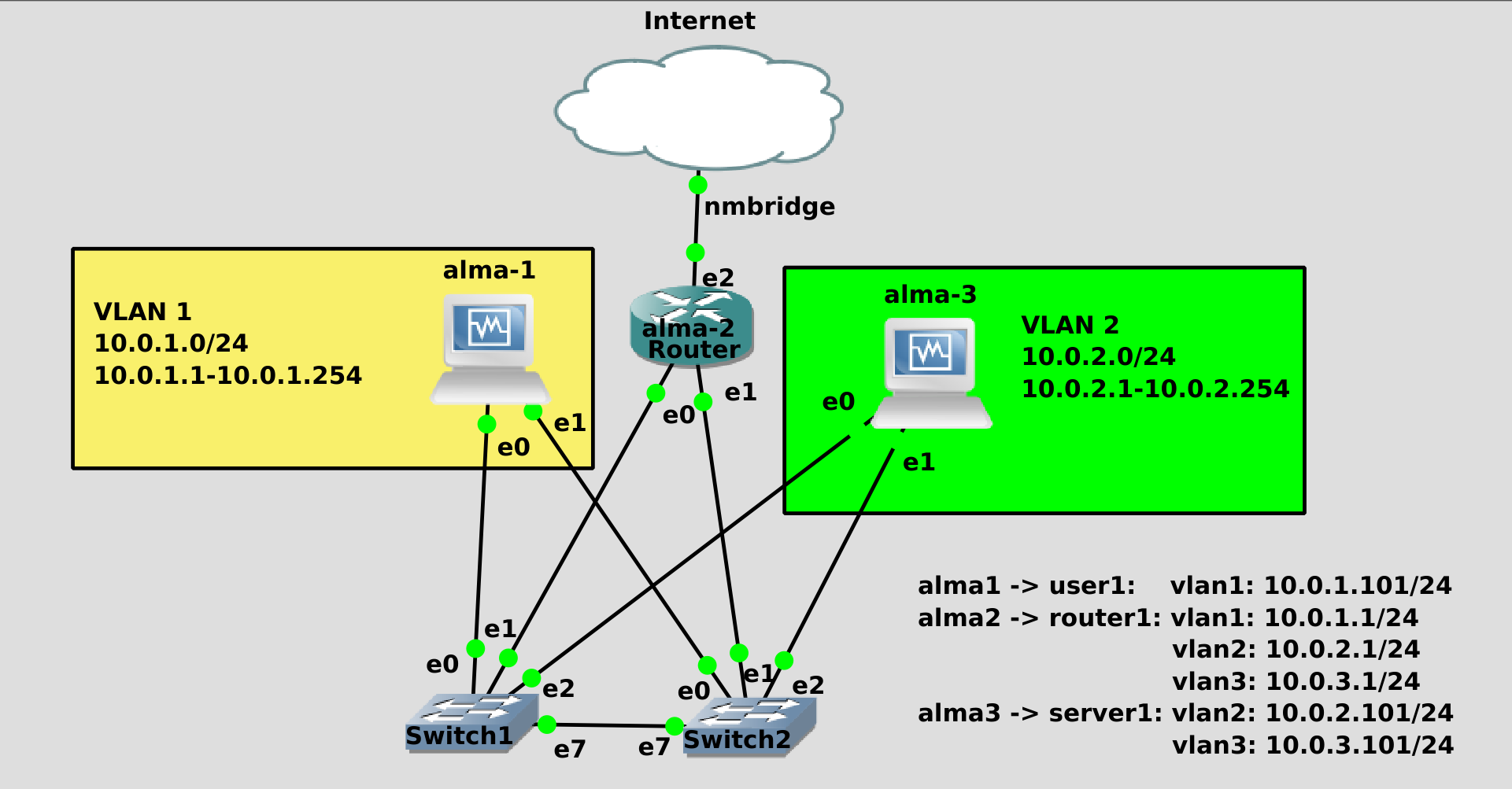

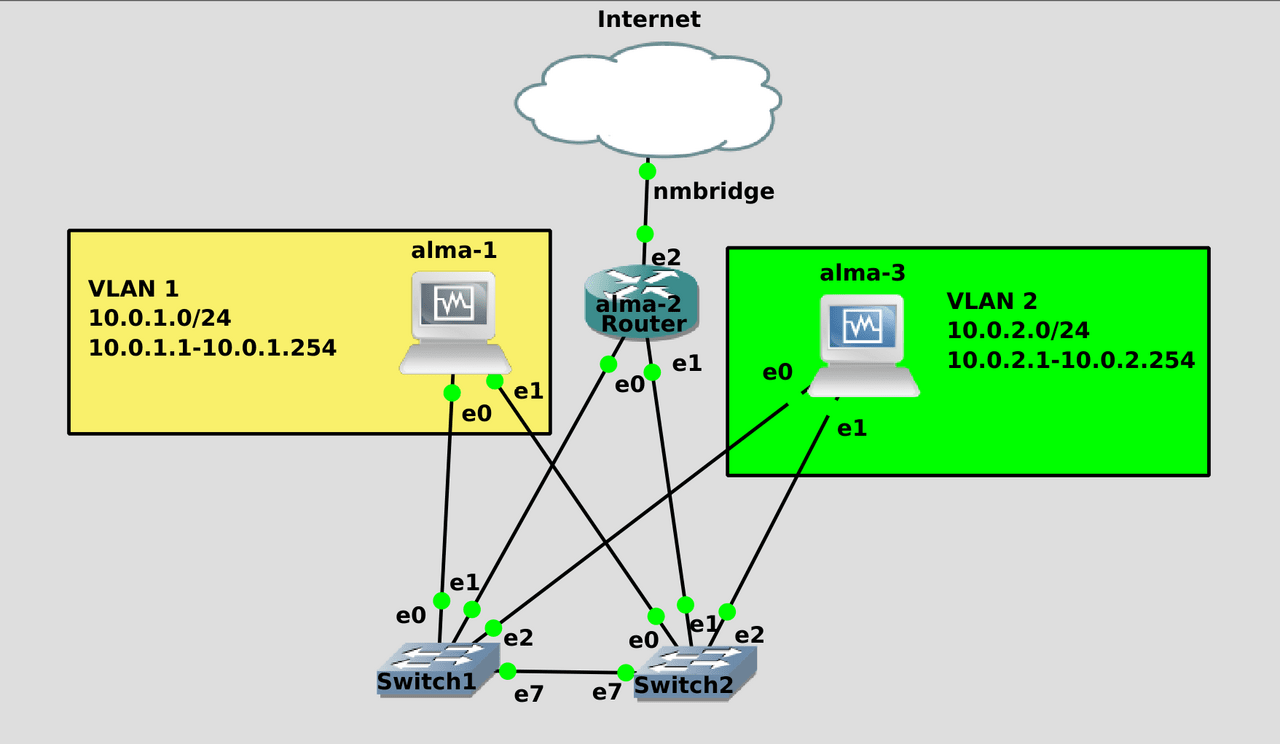

У результаті у вас вийде така схема. Тут у нас локальна мережа, що складається із 3 віртуалок. Одна з віртуалок виступає роутером і буде підключена до локальної мережі всередині GNS, так і до домашньої мережі.

Оскільки на alma2 ми підключили провід до третього порту, то підніметься інтерфейс enp0s9:

ip a show enp0s9

Нам у NetworkManager треба буде створити новий профіль:

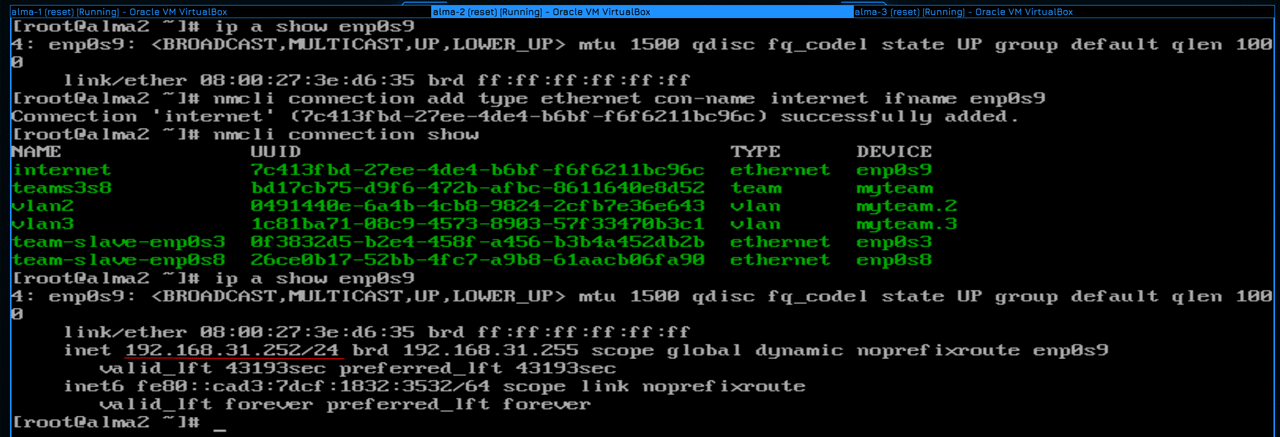

nmcli con add type ethernet con-name internet ifname enp0s9
nmcli con sh

Типом вибираємо ethernet, тому що це не vlan і не тимінг інтерфейс, а як інтерфейс вказуємо enp0s9. IP адресу вказувати не потрібно, тому що наш домашній роутер по DHCP дасть йому адресу:

ip a show enp0s9

При цьому DHCP ми отримуємо також default gateway:

ip ro sh

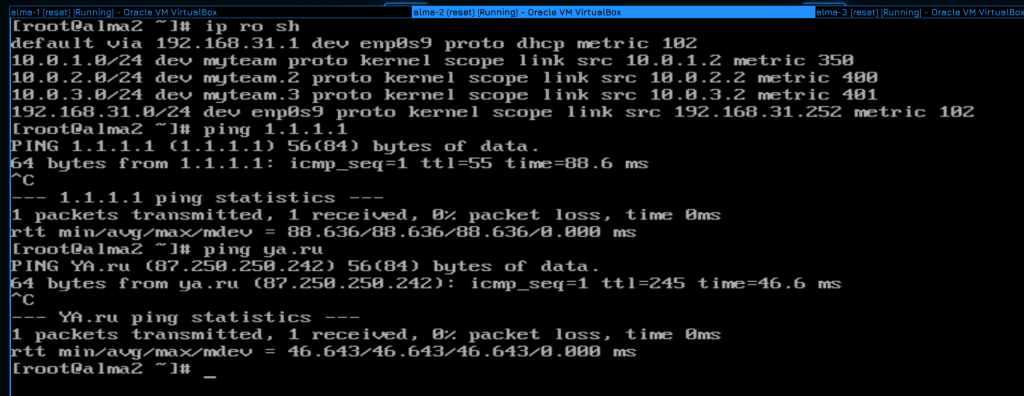

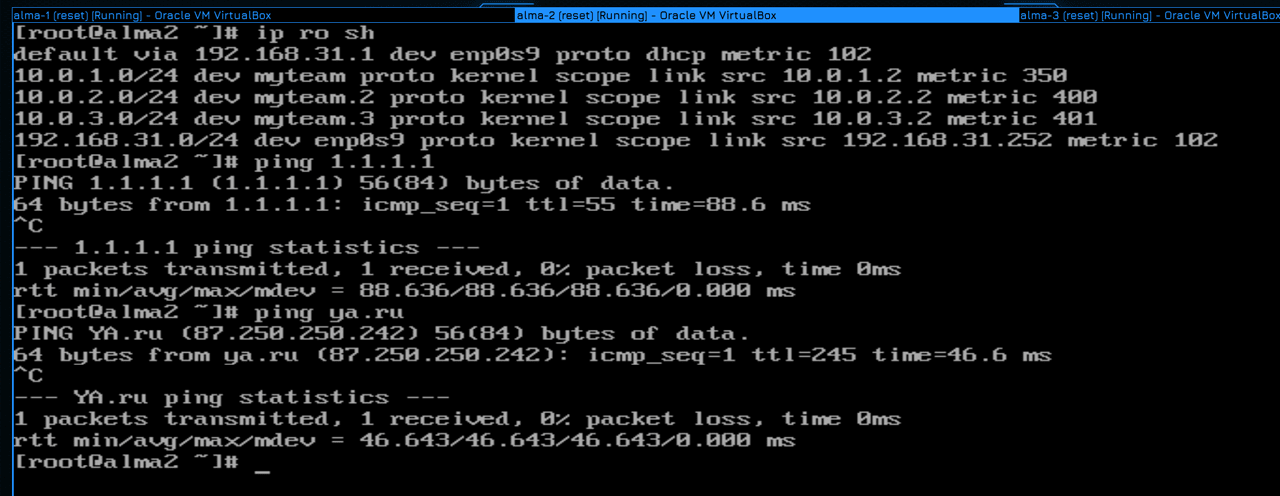

Ним виступає наш домашній роутер. Ну і давайте переконаємося, що інтернет доступний, пінганем 1.1.1.1 та ya.ru:

ping 1.1.1.1
ping ya.ru

Все пінгується.

Тепер поправимо маршрути на alma1 і alma3. Ми їх прописували за допомогою команди ip, а отже, ці налаштування злетять. Нам же потрібно вказати gateway у профілі NetworkManager-а:

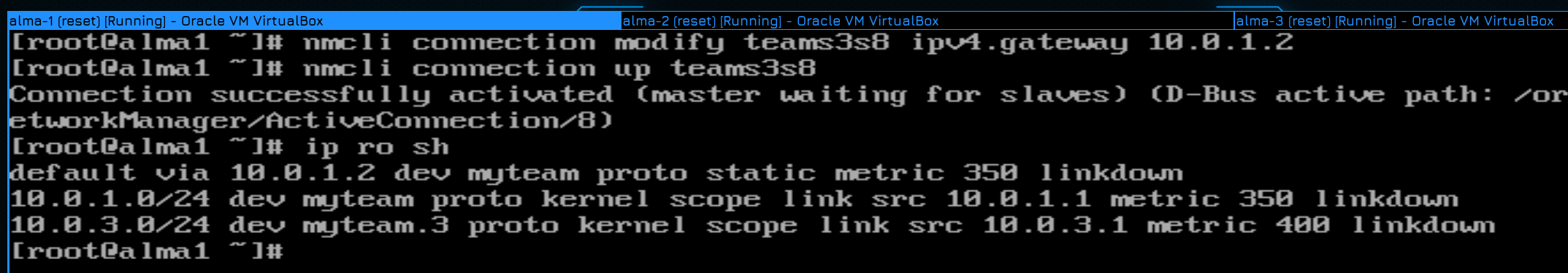

nmcli con mod teams3s8 ipv4.gateway 10.0.1.2

Після чого знову підняти профіль і перевірити:

nmcli con up teams3s8
ip ro sh

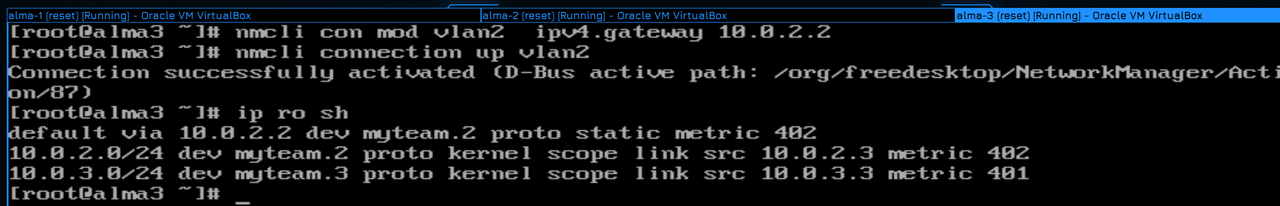

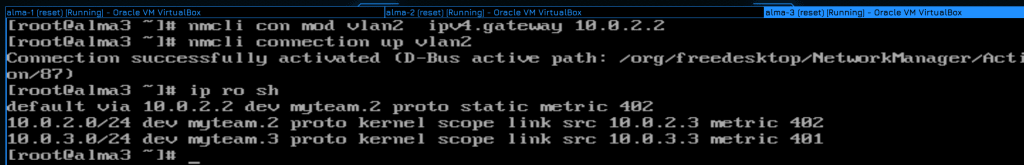

nmcli con mod vlan2 ipv4.gateway 10.0.2.2

nmcli con up vlan2
ip ro sh

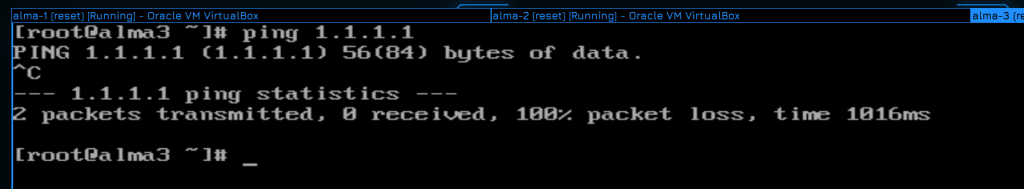

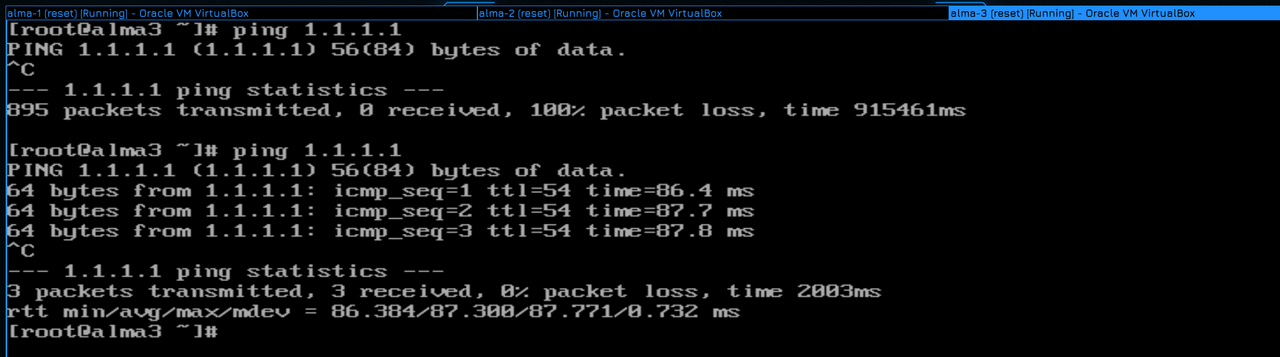

ping 1.1.1.1

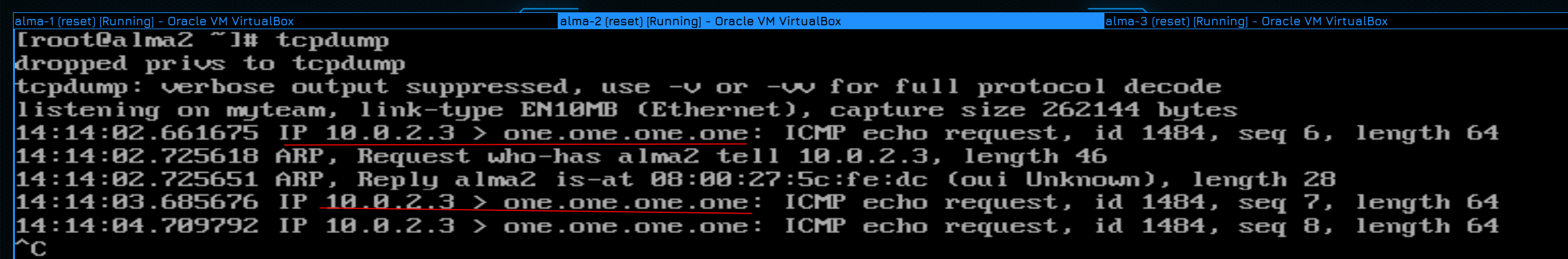

tcpdump

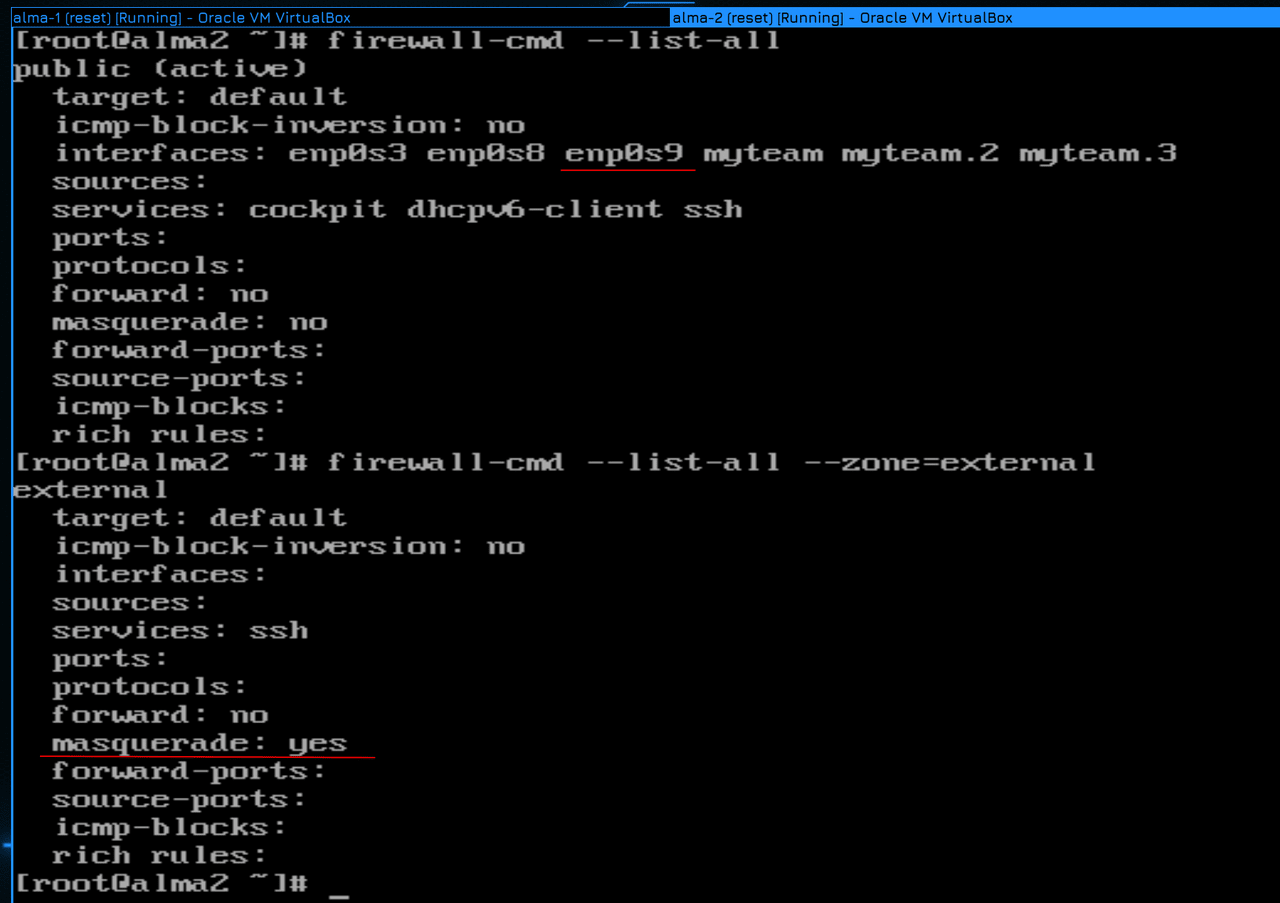

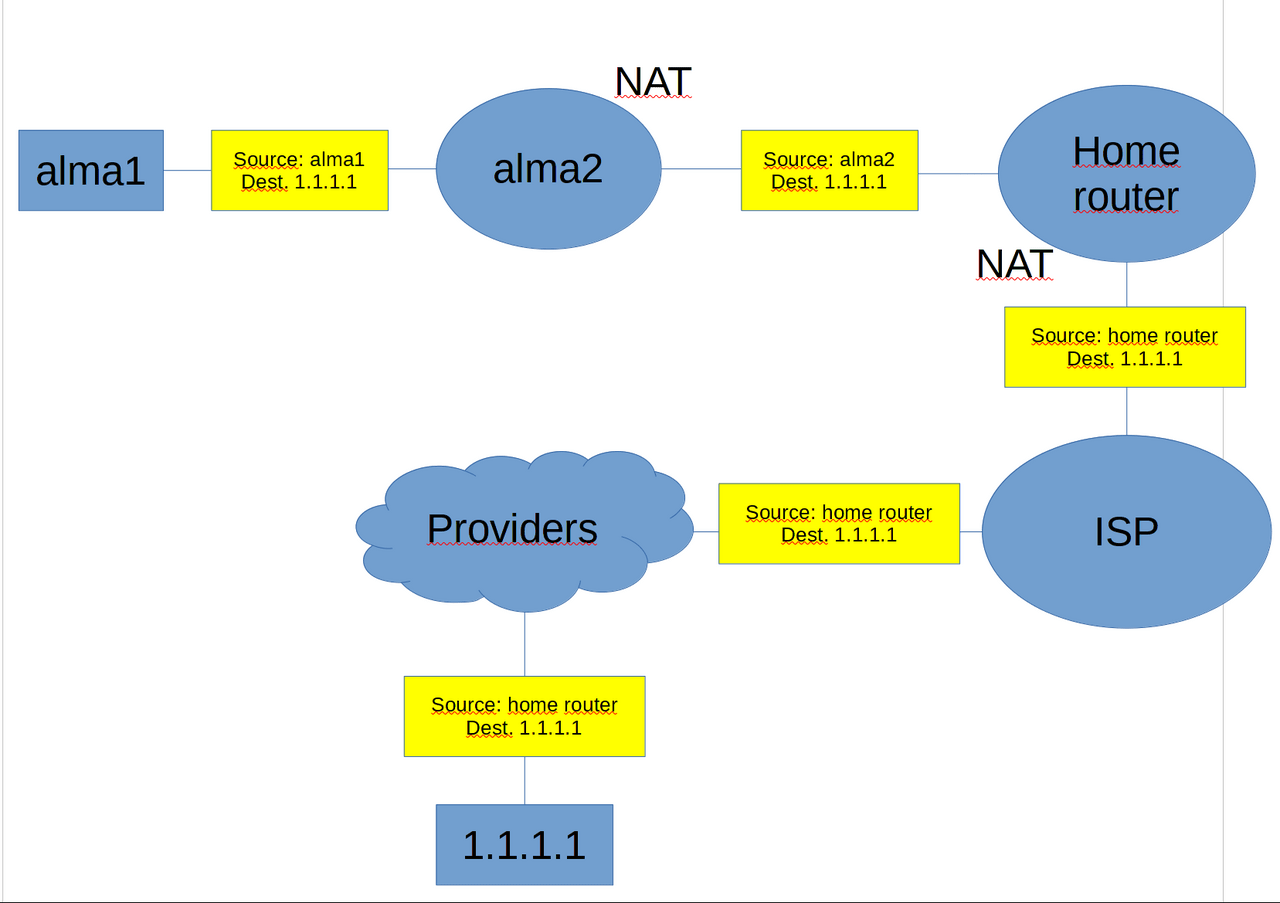

firewall-cmd --list-all

firewall-cmd --list-all --zone=external

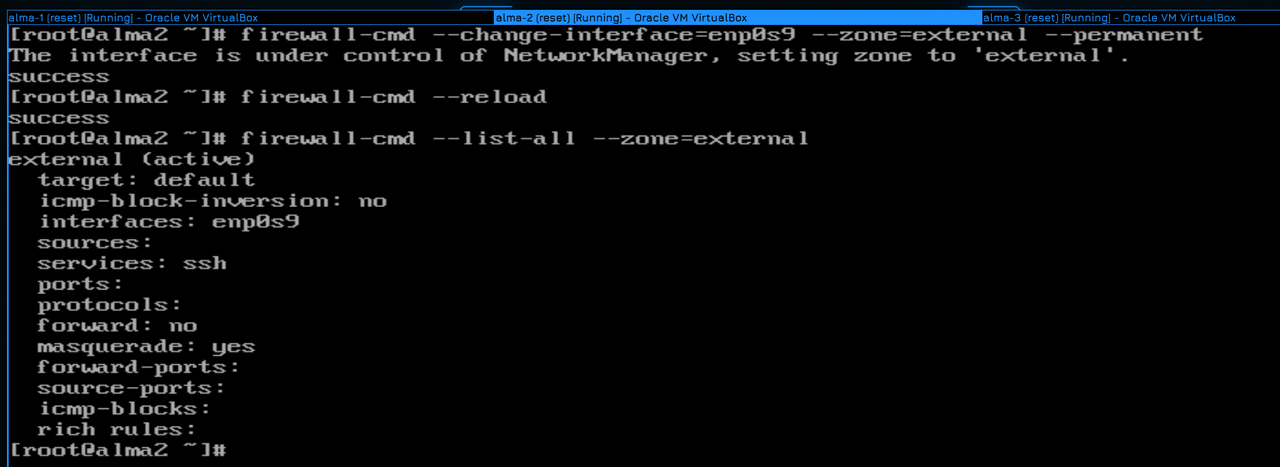

firewall-cmd --change-interface=enp0s9 --zone=external --permanent

firewall-cmd --reload
firewall-cmd --list-all --zone=external

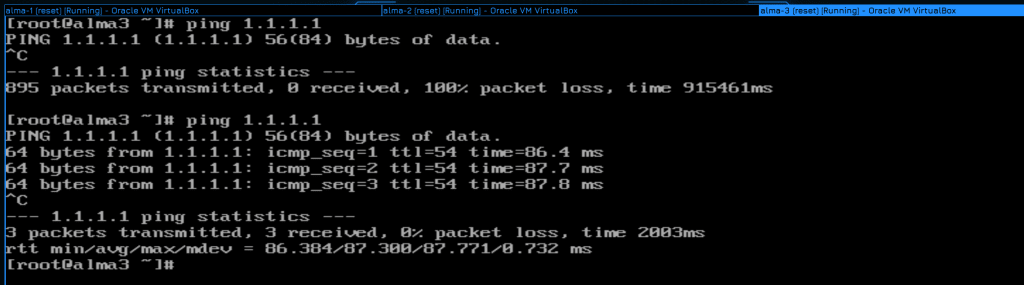

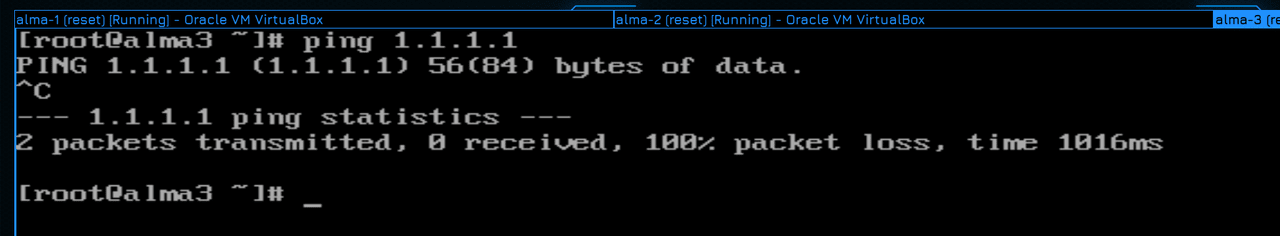

ping 1.1.1.1
